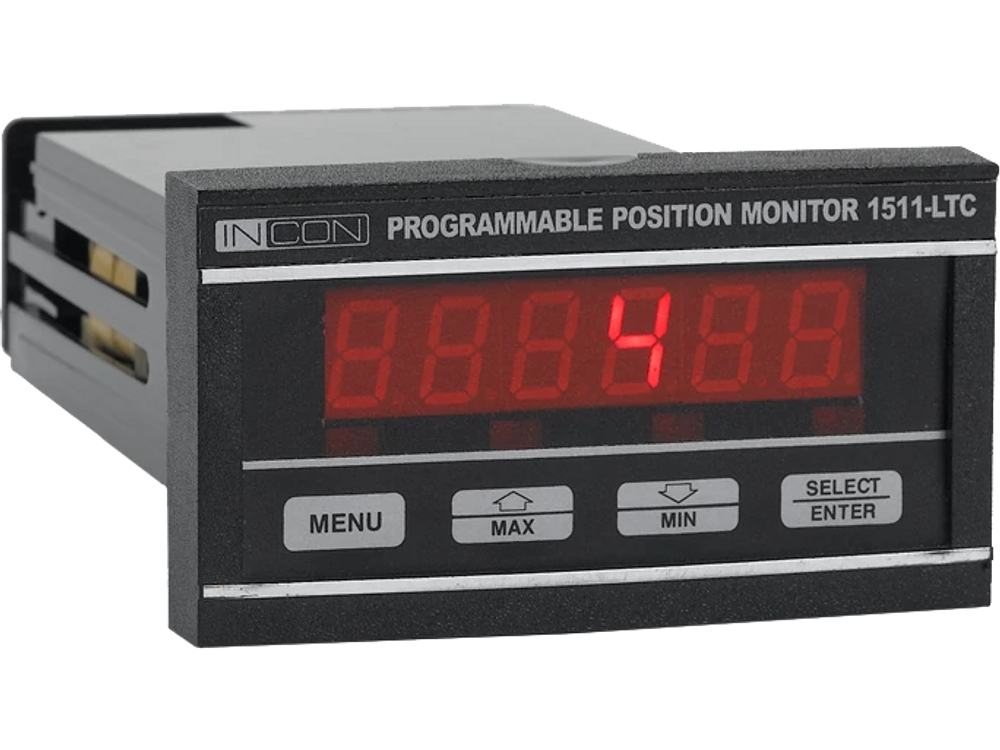

1511 LTC
Equilibra las cargas
Reducir costos
Reduzca los costos de energía proporcionando el voltaje mínimo de línea al cliente
Regula el voltaje
Regula el voltaje de línea ajustando el voltaje del alimentador
Mantenimiento predictivo
Implemente mantenimiento predictivo de transformadores con inteligencia.
Comparación de modelos
| Monitor LTC | 1250B | 1250-LTC | 1511-LTC |
|---|---|---|---|
| Aplicaciones | Posición LTC de transformador, posición de compuerta de presa hidroeléctrica, nivel de agua de cabeza/cola de presa, potencia rotativa industrial | Posición LTC de transformador, recolección de datos de posición LTC | Posición LTC de transformador |
| Tipo de Transductor | Synchro (1292) | Synchro (1292) | Interruptor de Resistencia (Slidewire) |
| Señal de Entrada | 0-90 VAC, 50/60 Hz | 0-90 VAC, 50/60 Hz | 0-24 VDC |
Todos los modelos
| Resolución (1250B y 1250-LTC) | ± 0.001% de la escala completa o 6 minutos de arco |
|---|---|
| Precisión | ± 0.02% de la escala completa, máximo (0.01% típico) |
| temperatura drift | ± 0.01% por °C |
| Temperatura de operación | 0 ° a 55 °C |
| Humedad | 10% - 90% sin condensación |
| Peso | 680.39 gramos |
| Voltaje | 117 ± 10% |
| Frecuencia | 47 - 63 Hz |
| Carga | 8 Watts, máximo |
| Tipo de pantalla | LED de 5 dígitos |
| Altura del dígito | 0.56 pulgadas(14.2 mm) |
| Distancia de visualización | 7.01 metros |
| Punto decimal (1250B) | Programable en campo |
| Salidas analógicas opcionales | ± 1 mA, 0-1 mA, 0-2 mA, 4-20 mA (requiere alimentación externa de bucle de 15 a 24 VDC) |
| Cumplimiento | 10 Volts (0-1 mA, ± 1mA, 0-2 mA) 500 Ohms (4-20 mA) 5 mA (0-10 VDC, ± 10 VDC) 1511-LTC |
| Resolución | 12 bits (± 0.025% de la escala completa) |
| Clasificación de contacto de relé Hi/Lo opcional | 3A @ 125/250 VAC (resistivo), 30 VDC |
| Opciones de comunicación | RS-232 (ASCII) RS-485 Full Duplex (MODBUS) |
Monitor de posición programable 1511 LTC
Construye un numero de modelo 1511-LTC-U-W-Y
U = Opciones de Salida
0 = 0-1 mA
1 = ±1 mA
2 = 0-2 mA
4 = 4-20 mA
W = Control
R = Límites de Relé Alto/Bajo
I = Aislamiento de Entrada
Y = Opciones de Comunicación
S = RS-232 Serial
M = RS-485 MODBUS
Fuente de poder
La fuente de alimentación regulada de 15 Voltios DC de INCON® se utiliza con los Monitores de Posición de Conmutadores de Tap en Carga (LTC) Programables de INCON® que se solicitan con la opción de salida analógica de 4-20 miliamperios.
| Modelo | Descripción |
|---|---|
| 1945 | Fuente de Alimentación de Bucle de 15 VDC (Para Salida Analógica de 4-20 mA) |
Destacados
- Construcción del transformador VDE (capacidad total hasta 50 °C)
- Regulación de +0.05% - retroceso / límite de corriente
- T.C. quemado según MIL - 883 Nivel B
- Reconocido por UL / Certificado por CSA
- Chasis ranurado para entrada de CA
- Protección contra sobretensiones en la salida de 15V
- Alimentación eléctrica de 100/120/220/230-240 VAC
- Tamaño de bastidor estándar de la industria
- Este producto es una fuente de alimentación de Clase 1 y requiere que el chasis esté conectado a tierra en la aplicación final.
- El cable de entrada de cinco hilos a la fuente de alimentación proporciona cuatro rangos de voltaje: 100/120/220/230-240. La tolerancia extendida de línea baja proporciona un margen adicional de caída en áreas donde los voltajes de línea son marginales. Las entradas deben estar protegidas con fusibles.
- El enfriamiento por convección es adecuado donde hay un flujo de aire no restringido disponible. Cuando se opera en un área confinada, se recomienda el enfriamiento por aire o por conducción.
- La fuente de alimentación tiene niveles de ruido conducidos y radiados inherentemente bajos para la mayoría de las aplicaciones del sistema que cumplen con los requisitos de la Docket 20780 de la FCC para equipos de Clase A sin filtrado de ruido adicional.
Seguridad
La fuente de alimentación 1945 está diseñada para cumplir o superar los requisitos de las siguientes especificaciones: IEC 380, IEC 435, VDE 0730 Parte 2, VDE 0804, ECMA-57, CEE 10 Parte 2P, UL 1012, CSA 22.2 No. 143, CSA 22.2 No. 154. Específicamente, el espaciado de terminal a terminal es de 5.25 mm con un recorrido de 9.0 mm a otro metal. La corriente de fuga es inferior a 5.0 mA y los voltajes dieléctricos de resistencia son de 3750 VAC de entrada al chasis, 3750 VAC de entrada a salida y 300 VDC de salida al chasis.
Especificaciones
| Entrada de CA | 100 / 120 / 220 / 230-240 VAC, ±10%, 47-63Hz (reducir la corriente de salida un 10% para operación a 50 Hz). |
|---|---|
| Fusible | Fusible a: 0.5 / 0.25 amperios para 100 -120 / 220 - 240 VAC. |
| Salida de CC | 12 - 15 V (± 5%) Ajustable |
| Regulación de Línea | ± 0.05% para un cambio de línea del 10% |
| Regulación de Carga | ± 0.05% para un cambio de carga del 50% |
| Rizado de Salida | 5.0 mV PK-PK máximo |
| Respuesta Transitoria | ≤ 50μs para un cambio de carga del 50 al 100 % |
| Protección contra Cortocircuitos y Sobrecargas | Límite de corriente automático / retroceso |
| Protección contra Sobretensión | No Disponible |
| Sensado Remoto | Conecte por separado los terminales S+ y S- a la carga para regular el voltaje en la carga |
| Estabilidad | ± 0.3% durante un período de 24 horas después de 1 hora de calentamiento |
| Rango de Temperatura | 0 °C a 50 °C con capacidad total, disminuido linealmente al 40% a 70 °C |
| Coeficiente de Temperatura | ± 0.03%/°C máximo |
| Eficiencia | 55% |
| Vibración | Según ML-STD-8100 método 514.3 categoría 1 procedimiento I |
| Impacto | Según ML-STD-8100 método 516.3 procedimiento III |
| Peso | 2 lbs (1 kg) |
| Peso de Envío | 3 lbs (1.5 kg) |
Transformador Reductor
El Modelo 1924-20VA es un transformador reductor específicamente elegido para alimentar los sistemas de Monitores de Posición Programables INCON (Modelo 1250, 1292 y 1511) a partir de 230/240VAC, 50/60Hz, como se encuentra típicamente en Europa y Asia.
| Modelo | Descripción |
|---|---|
| 1924-20VA | Transformador reductor |
