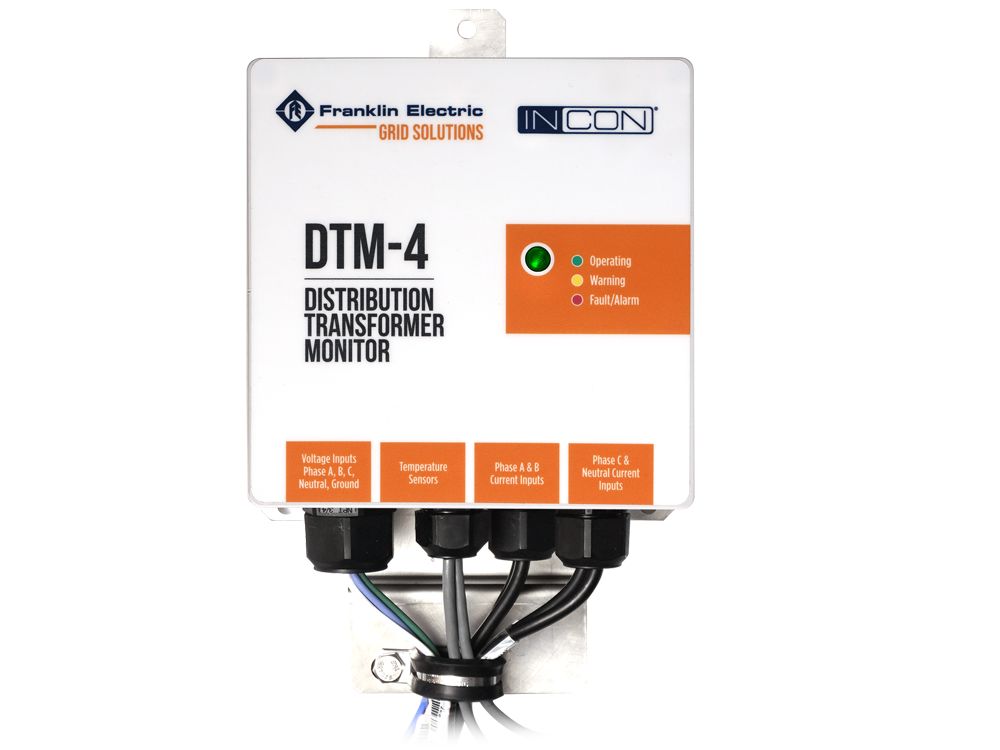

Monitor de Transformadores de Distribuci´ón
El monitor de transformadores de distribución (DTM, por su sigla en inglés) INCON® ofrece un monitoreo continuo y preciso del rendimiento de los transformadores de bajo voltaje de mucho valor y esenciales para la tarea, de tipo pedestal y de aquellos montados en postes convencionales.
Toma de decisiones basada en datos
Fácil instalación
El DTM puede aplicarse a cualquier tipo de transformador de distribución que tenga una salida secundaria de 480 voltios o menos, de fase a neutro. Esto incluye transformadores monofásicos, trifásicos o de fase dividida. Se mantuvo la instalación simple, con solo unas pocas conexiones necesarias al circuito secundario del transformador.
Principales ventajas
Principales ventajas
- ESTADO DEL TRANSFORMADOR
- Mediante el monitoreo continuo de los indicadores clave del rendimiento de un transformador, incluidos la temperatura y la carga, el DTM proporciona acceso remoto en tiempo real a los datos de estado del transformador y a las alarmas de umbral automatizadas, lo que permite planificar su mantenimiento.
- MONITOREO DEL FACTOR DE POTENCIA
- El DTM proporciona el factor de potencia de un transformador, que es una tendencia de la potencia útil suministrada. El factor de potencia ayuda a las compañías de suministro eléctrico a determinar la distribución más eficiente de la energía durante las horas punta y a garantizar el suministro de energía de salida de alta calidad cuando sus clientes más lo necesitan.
- HARDWARE DE ALTO RENDIMIENTO
- Un potente procesador para IOT de grado industrial y un sofisticado circuito integrado de medición de energía polifásica proporcionan una capacidad superior de cálculo a bordo y una fidelidad de nivel de monitor de calidad de energía.
- DESPLIEGUE A ESCALA EN CUALQUIER LUGAR
- Un módem celular Cat M1/NB2 integrado permite que el DTM se comunique a través de una red celular, lo que a su vez permite a las compañías de suministro eléctrico desplegar los DTM prácticamente en cualquier lugar y a escala (es decir, de una a miles de unidades).

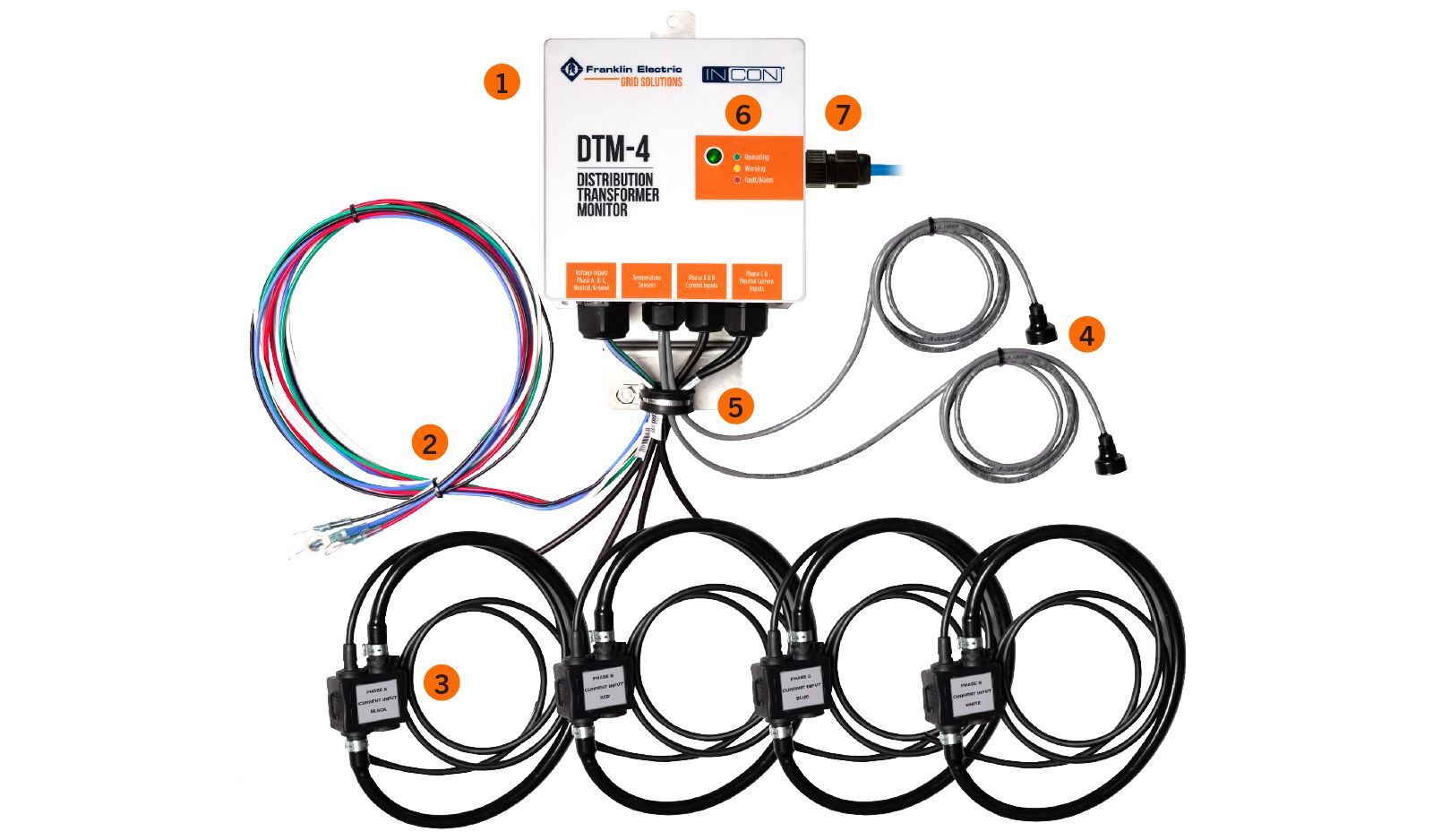

- Recinto impermeable IP68
- Cables de voltaje (5)
- Bobinas Rogowski de núcleo dividido (4)
- Sensores de temperatura RTD (2)
- Alivio de tensión del cable
- Indicador LED de estado
Ambiental
- IP66/67/NEMA 4X
Temperatura y humedad de funcionamiento
- -40 °C a +60 °C y 0 a 90 % de HR
Temperatura y humedad de almacenamiento
- -40 °C a +85 °C y 0 a 95 % de HR
Mecánica
Tamaño (ancho x largo x alto)
- 6.25" x 7.75" x 3.75" (15.8 x 19.6 x 9.5 cm)"
- 5.5 lb (2.5 kg)
- Se suministra con montaje magnético; kit de montaje en poste disponible
- Trifásica en estrella, línea-neutro de 100-480 V, 50/60 Hz
- Trifásica (trifilar y tetrafilar) en delta, línea-línea de 480 V, 50/60 Hz
- Trifásica en delta con conexión a tierra en esquina, línea-línea de 100-480 V, 50/60 Hz
- Voltaje ±10 %, Frecuencia ±5 %
- Alimentación desde el circuito secundario del transformador a través de los cables de fase A y voltaje N
- 2 por cada RTD, 25 lb (11.3 kg) Montaje magnético, cable de 5 pies (1.5 m) de longitud
- 4 bobinas Rogowski, cable de 5 pies (1.5 m) de longitud
- Fusibles internos en los cables de fase A y neutral (2 amperios)
Comunicaciones
Comunicación local
- Wi-Fi (TCP/IP)
Interfaz del usuario
- Servidor web integrado en la plataforma Linux con acceso a través de un navegador web estándar
- MQTT
Opciones de dispositivos integrados
- Celular Cat M1
Opciones de dispositivos integrados
- LED tricolor para indicar los estados de funcionamiento y alarma
(puede desactivarse)
Normas
- IEC 61010 CAT IV 480V
