CELLGUARD™ WIRED

Destacados
Especificaciones
Descargas
pedidos
Destacados
Estado de salud
 EL BMS ayuda a analizar las tendencias de datos relacionadas con el estado de salud de la batería, simplificando la detección de posibles problemas para que los operadores optimicen el uso de la batería.
Eventos de descarga

Los eventos de descarga de la batería se registran automáticamente (incluyendo el voltaje de la batería, el voltaje de la serie, la corriente de descarga y la capacidad de descarga).

Prueba de resistencia interna y tendencia de rendimiento

El BMS prueba la resistencia interna de una batería dada en un intervalo preestablecido. Los resultados se recopilan y se presentan como una tendencia que proporciona al usuario una visión auténtica del rendimiento de la planta de energía en corriente continua.

Límites de parámetros y alarmas

El usuario puede establecer/modificar muchos parámetros de medición y umbrales tanto local como remotamente. El sistema invoca una jerarquía de permisos para gestionar el acceso administrativo.

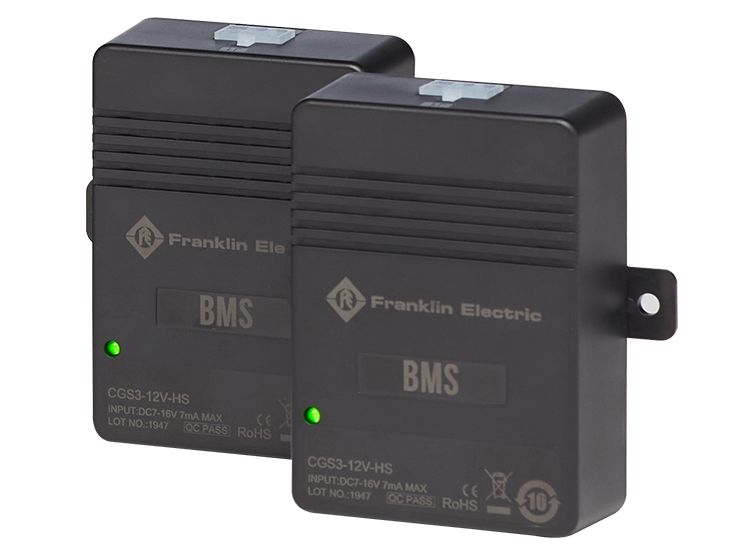

SENSORES DE BATERÍAS


Un sensor de batería por batería es capaz de monitorear la resistencia interna, el voltaje y la temperatura, proporcionando un análisis completo del estado de salud de la batería.

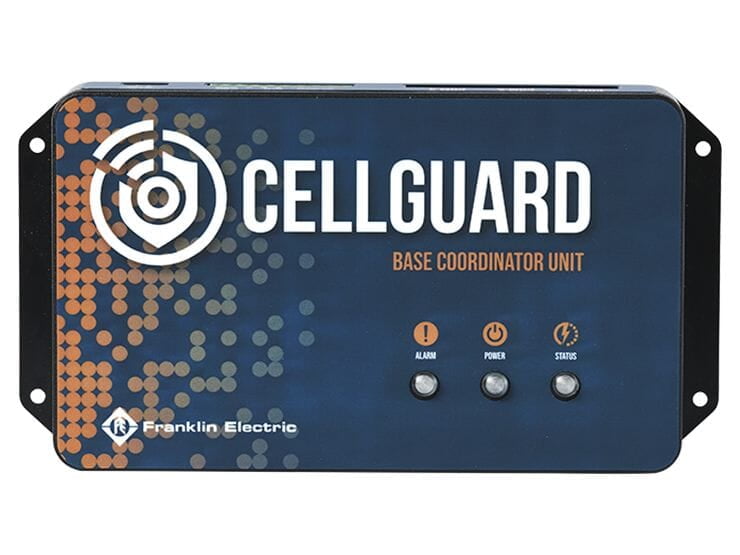

UNIDAD COORDINADORA DE BASE

La unidad coordinadora de base (BCU) registra elementos críticos de rendimiento, incluidas alarmas y eventos de descarga. Los parámetros y umbrales de alarma son gestionados a través de la BCU, que también proporciona datos del sistema en tiempo real a través del software de gestión de activos de batería UNITE™ basado en web.

La BCU puede comunicarse a través de los protocolos RS485, Ethernet, MODBUS/RTU, MODBUS/TCP y SNMP. Los datos derivados del BMS se integran fácilmente en la mayoría de los sistemas de terceros.

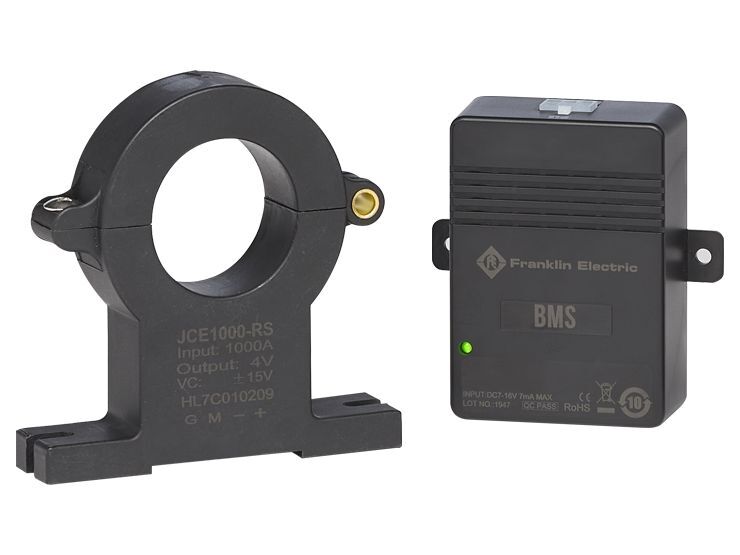

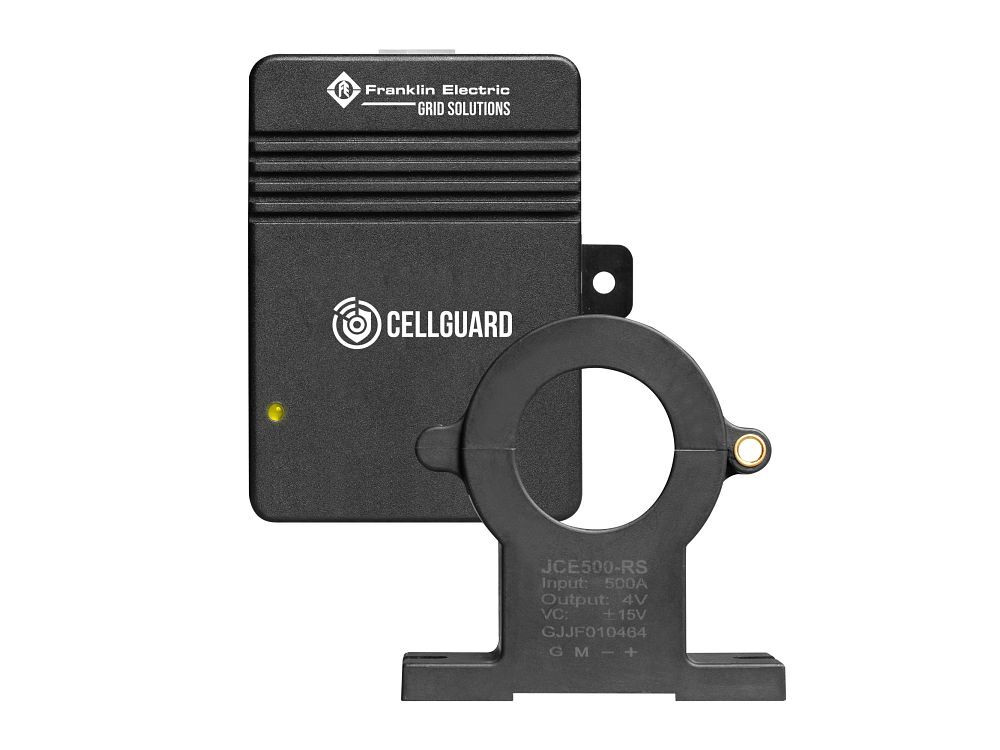

SENSOR DEL BANCO Y TRANSDUCTOR DE CORRIENTE


Un sensor de cadena por cadena, junto con un transductor de corriente de cadena, proporciona monitoreo del voltaje de la cadena, la corriente y la temperatura ambiente.

Especificaciones
Mediciones del ambiente
  • Temperatura de funcionamiento: -10°C a 50°C
  • Humedad: 5% a 95%
Capacidad de monitoreo
  • Máximo de baterías en una sola cadena: 180
  • Máximo de cadenas por módulo de control: 6
  • Máximo de baterías por módulo de control: 360
  • Incluye 1 relé y 2 entradas de contacto seco.
Especificaciones
  • Tipos de batería: 2V, 6V, 12V (capacidad inferior a 3000AH)
  • Aislamiento: 2000 VAC
  • Peso (Coordinador): 0.3 Kg
  • Peso (Sensor de batería): 75 g
  • Peso (Sensor de cadena): 80 g

Mediciones y precisión

 Componente  Rango Precisión
Voltaje del banco 20 a 800V +/- 0.5%
 Voltaje de la batería 2V, 6V, 12V +/- 0.1%
 Resistencia de la batería  50 a 65535uΏ +/- 2%, 1uΏ
 Temperatura de la batería -5°C a 99.9°C +/- 1°C
 Corriente del banco  0 a 1000A +/- 2%
 Temperatura del ambiente -5°C a 99.9°C
 +/- 1°C
Interfaces de comunicación del módulo controlador
  • Puerto de comunicación serial: RS485 Modbus/RTU
  • Puerto de comunicación Ethernet RJ45: SNMP, Modbus/TCP
  • Puerto de comunicación del módulo RJ22: COM1-COM3 UART
Requerimientos de energía
  • Unidad coordinadora base: 14-36 VCC 40W, fuentes de alimentación externas disponibles
  • Sensor de batería: < 13mA (1.2V, 2V) o 7mA (6V, 12V) de la batería
  • Sensor de cadena: 10.8 a 13.8VCC, 2W, alimentación desde el módulo de control
Descargas

Folleto

Guía de instalación

10000014755 Cellguard Wired BMS Install Guide.pdf

Hoja de datos

FEGRID-0077 CELLGUARD Wired BMS Datasheet.pdf

pedidos
 Modelo Descripción
 CGBC-350-HWDLa unidad coordinadora base de monitoreo de batería CELLGUARD™ wired utiliza la interfaz CONVERGE™ para gestionar un máximo de 6 cadenas, con un máximo de 300 celdas en una cadena y 360 celdas en un módulo.
Fuente de alimentación
 Modelo Descripción
CGBC-DC-72-WD
Fuente de alimentación para 18-72 VDC. Incluye cableado de entrada y salida.
 CGBC-DC-370-WD Fuente de alimentación para 120-370 VCC. Incluye cableado de entrada y salida.
 CGBC-DC-1500-WD

Fuente de alimentación para 200-1500 VCC. Incluye cableado de entrada y salida.

 CGBC-AC-1224-WD

Fuente de alimentación para 85-264 VCA. Incluye toma de corriente tipo A (NEMA1-15) para América del Norte.

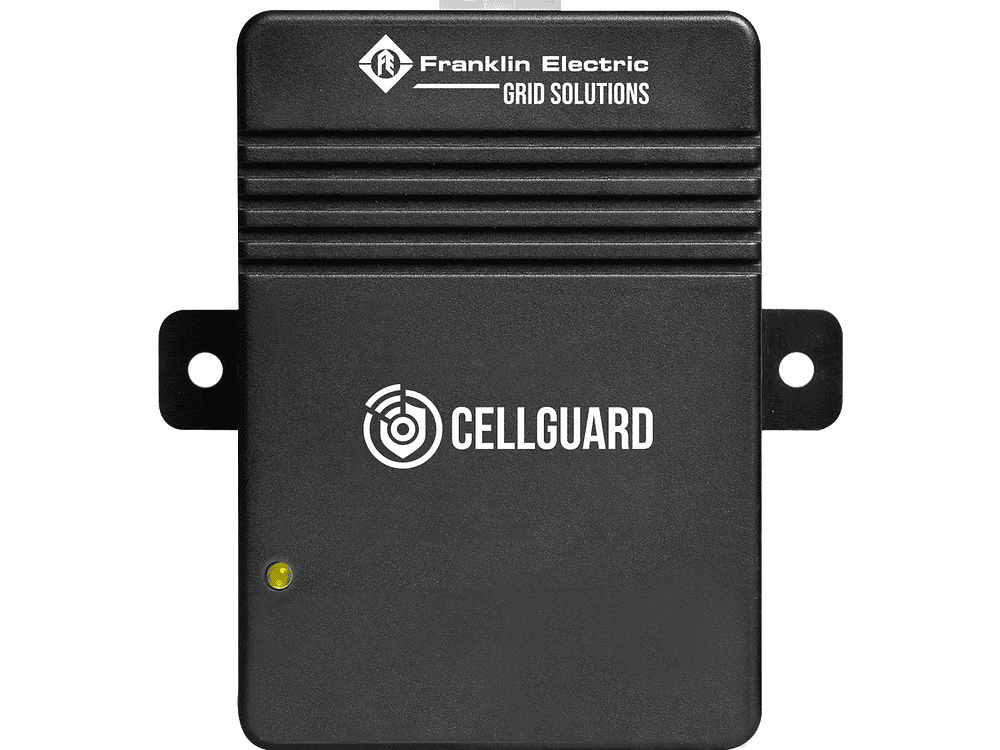

Sensor de batería
 Modelo Descripción
CGS3-02V-WD
 Módulo de sensor de batería de monitoreo de batería CELLGUARD™ wired para baterías de 2V
 CGS3-06V-WD Módulo de sensor de batería de monitoreo de batería CELLGUARD™ wired para baterías de 6V
CGS3-12V-WD
 Módulo de sensor de batería de monitoreo de batería cableada CELLGUARD™ para baterías de 12V.
Kit del sensor del banco
 Modelo Descripción
CGTC3-600-WD

Módulo sensor de monitoreo del banco de baterías CELLGUARD™ wired con sensor de temperatura ambiente, máximo de 1000A, incluye transductor de corriente.

Incluido en el kit

  • Módulo de Temperatura/Corriente (TC)
  • Transductor de Corriente
  •  Cable de Retorno de Interconexión, 8 metros, con conectores RJ22
Módulo de direccionamiento de sensores
  • Conectores RJ22 de repuesto (cantidad 18)
  • Cable de interconexión, 30 cm, con conectores RJ22
  • Cable de transductor de corriente con sensor de temperatura
 Modelo Descripción
 CGS3-AMM-WD

Modificador de dirección del módulo de sensor

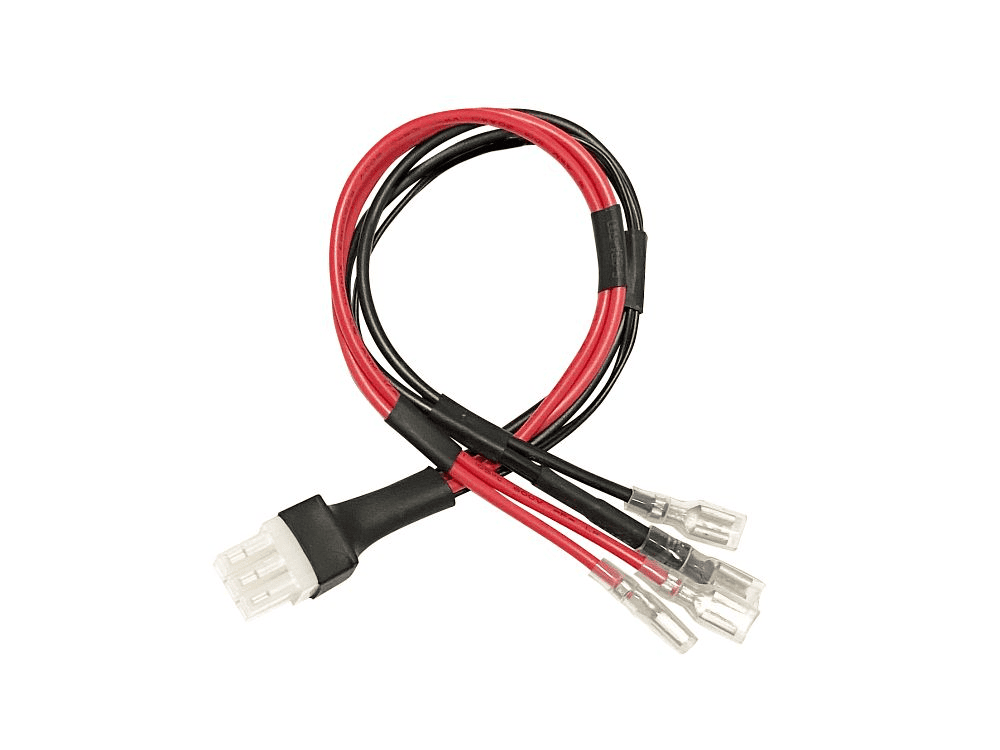

Arneses de batería
 Modelo Descripción
 CGS3-25BH-WD Arnés de batería  CELLGUARD™ wired, 25 cm
 CGS3-50BH-WDArnés de batería  CELLGUARD™ wired, 50 cm
CGS3-80BH-WD
 Arnés de batería CELLGUARD™ wired,             50 cm

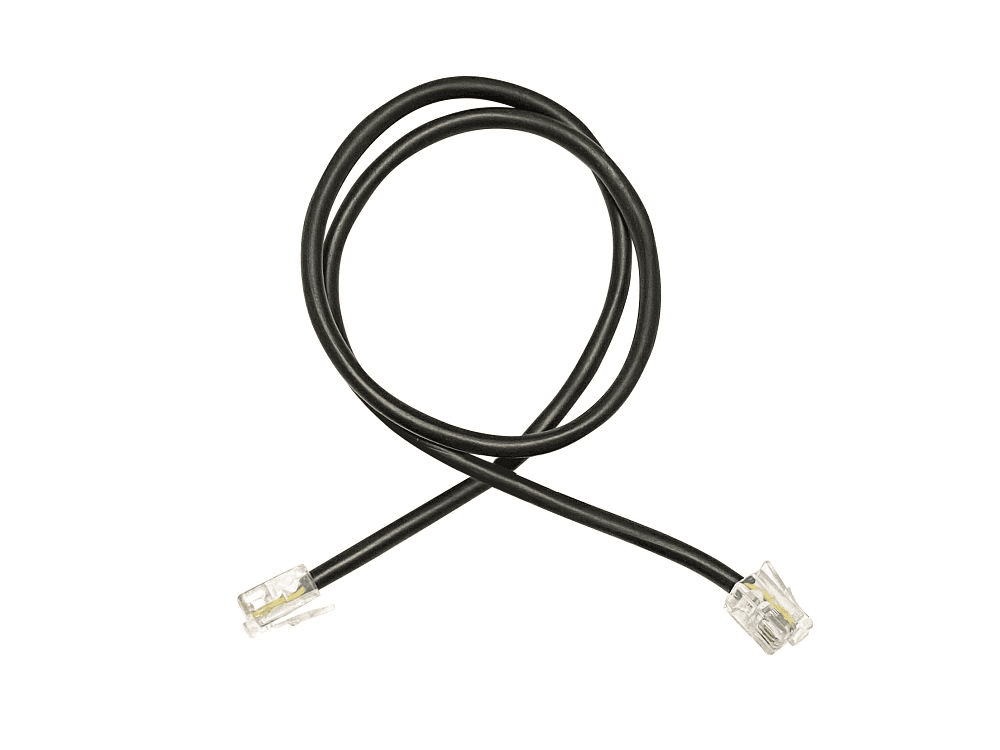

Cable de interconexión de batería
 Modelo Descripción
CGS3-30CBL-WD
Cable de interconexión de batería CELLGUARD™ wired, 30 cm, con conectores RJ22
 CGS3-70CBL-WD Cable de interconexión de batería CELLGUARD™ wired, 70 cm, con conectores RJ22
 CGS3-100CBL-WD Cable de interconexión de batería CELLGUARD™ wired, 100 cm, con conectores RJ22
 CGS3-800CBL-WD Cable de interconexión de batería CELLGUARD™ wired, 8 m, con conectores RJ22
 CGS3-RJ22-WDConectores RJ22 de repuesto CELLGUARD™ (cantidad 100)
 Modelo Descripción

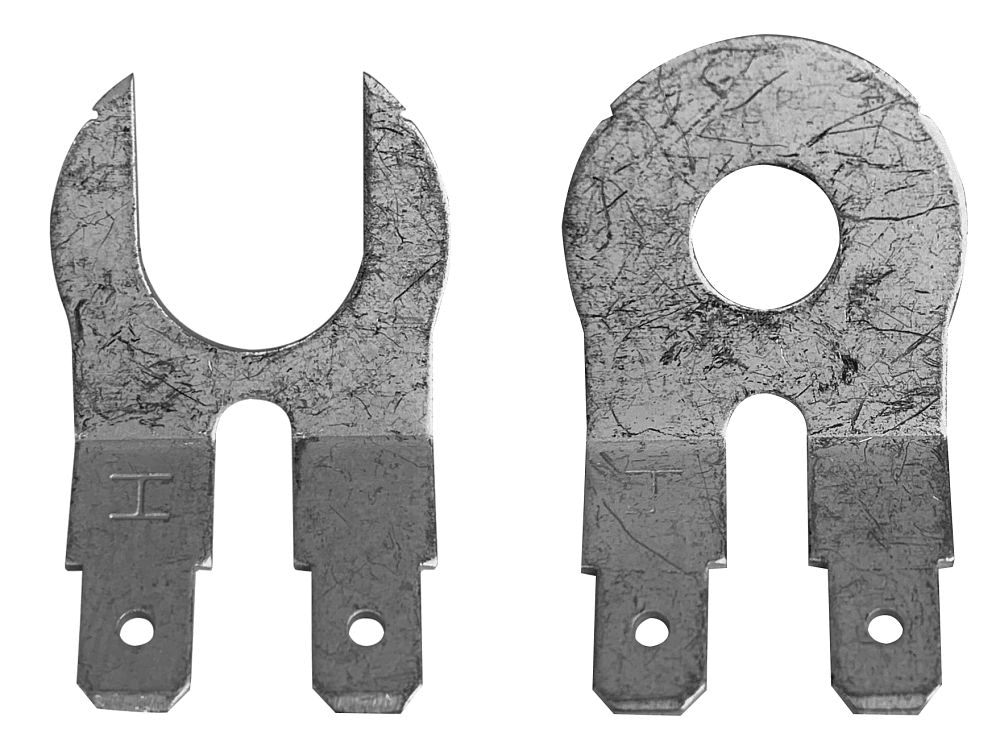

429-0000015
Terminal de batería CELLGUARD™ wired, 8 mm, tipo U (cantidad: 8)
 429-0000016 Terminal  de batería CELLGUARD™ wired, 6.5 mm, tipo anillo (cantidad: 8)
 429-0000017Terminal de batería CELLGUARD™ wired, 8 mm, tipo anillo (cantidad: 8)
429-0000018
Terminal  de batería CELLGUARD™ wired, 10 mm, tipo U (cantidad: 8) Modelo
 Modelo Descripción
 CGS3-BT6-WD  Terminal de batería CELLGUARD™ wired, 6.5 mm, tipo anillo (cantidad: 50)
 CGS3-BT8-WD Terminal de batería CELLGUARD™ wired, 8 mm, tipo anillo (cantidad: 50)
CGS3-BT10-WD
Terminal  de batería CELLGUARD™ wired, 10 mm, tipo U (cantidad: 50) Modelo
