CELLGUARD™ WIRED LEGACY

Destacados
Especificaciones
Descargas
pedidos
Destacados
Comunicación por cable

Los módulos de sensor de batería están cableados para una comunicación ininterrumpida, perfecto para aplicaciones donde hay alto ruido electromagnético.

Prueba de resistencia interna

Este sistema prueba la resistencia interna de una batería dada en un intervalo preestablecido. Los resultados se recopilan y se presentan como una tendencia, brindando al usuario una visión auténtica del rendimiento de la planta de energía de corriente continua.

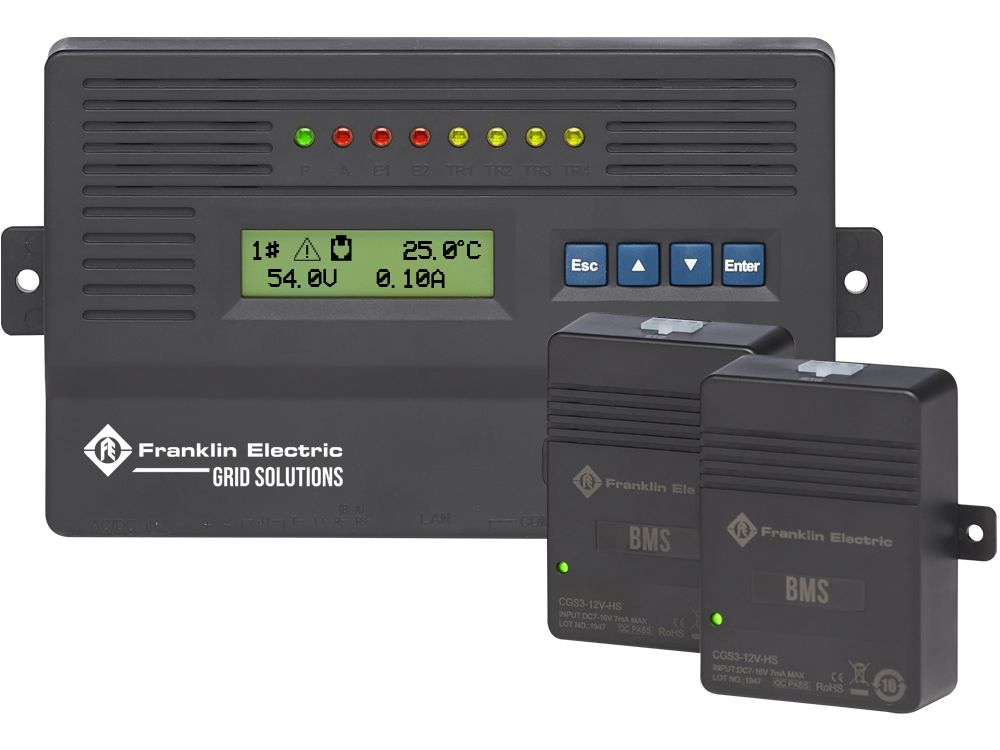

Hardware solido

Compuesto por un módulo de control, módulos de sensor de batería, uno o más módulos de sensor de cadena y un transductor de corriente, el sistema proporciona monitoreo continuo las 24 horas del día, los 7 días de la semana de los indicadores clave del rendimiento de la batería.

Gestión de activos de la batería

Todos los indicadores clave de salud de la batería se rastrean, muestran y comunican a través del software de gestión de activos de batería CELLTRAQ™, proporcionando visibilidad sobre cualquier cambio potencial en las características de rendimiento y expectativas de cada batería dentro del sistema de energía crítica.

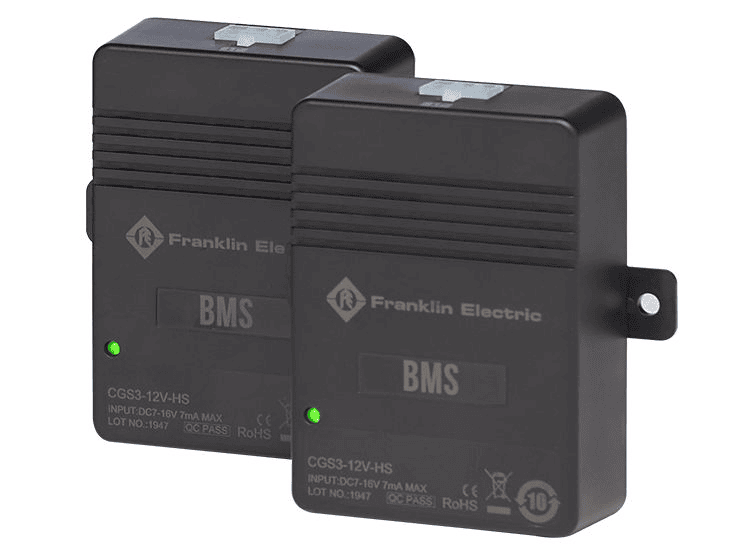

SENSORES DE BATERÍAS


Un sensor de batería por batería es capaz de monitorear la resistencia interna, el voltaje y la temperatura, proporcionando un análisis completo del estado de salud de la batería.

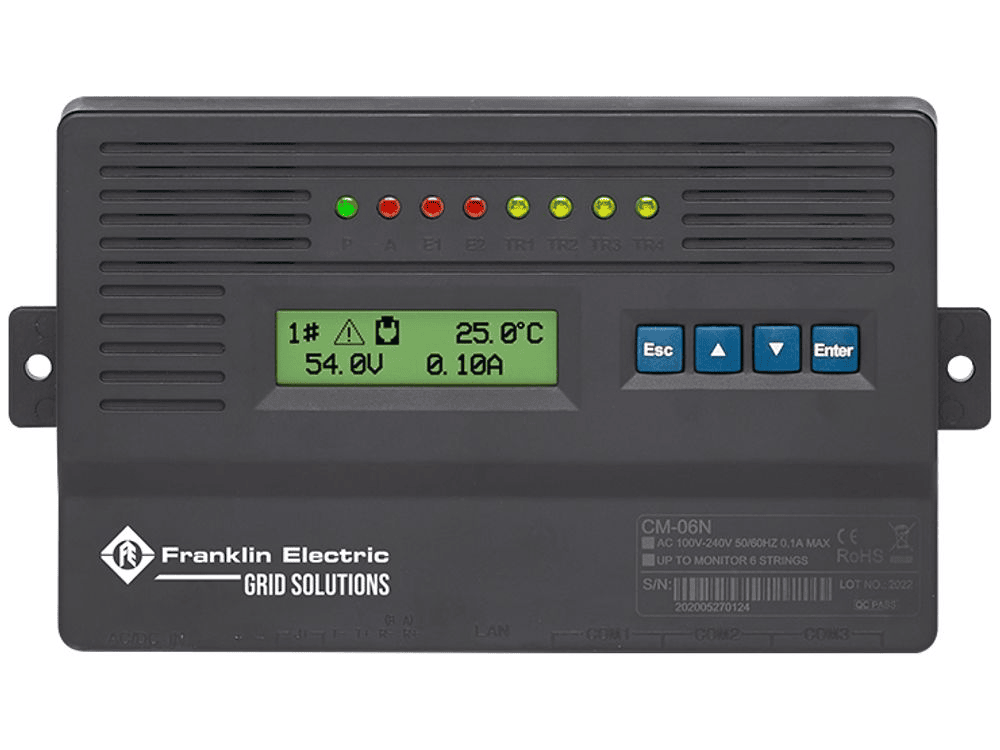

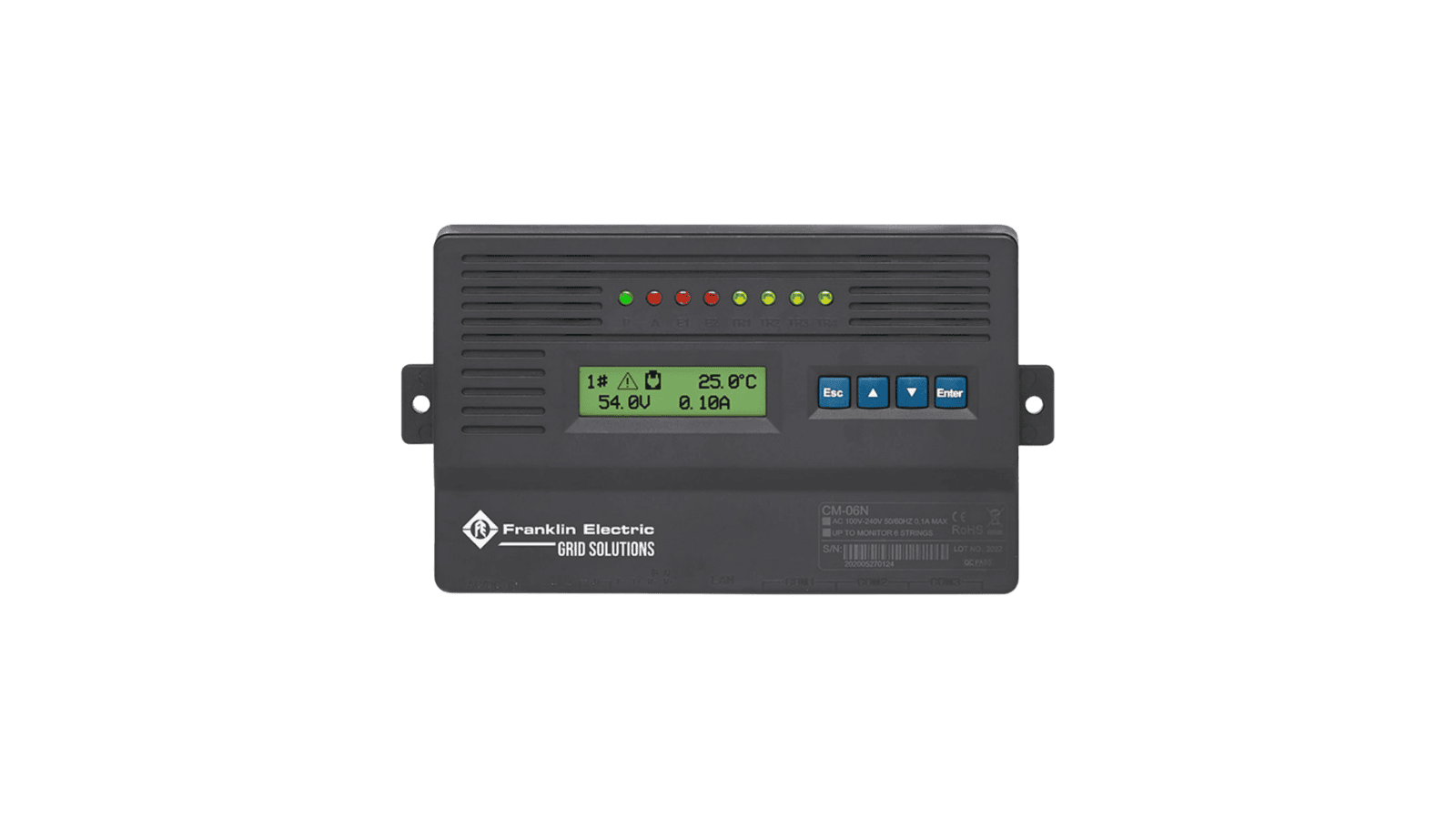

MÓDULO DE CONTROL


El módulo de control registra elementos críticos de rendimiento, incluidas alarmas y eventos de descarga. Los parámetros y umbrales de alarma se gestionan a través del módulo de control, que también proporciona datos del sistema en tiempo real a través del software de gestión de activos de batería CELLTRAQ™ basado en web.

El Módulo de Control puede comunicarse a través de los protocolos RS485, Ethernet, MODBUS/RTU, MODBUS/TCP y SNMP. Los datos derivados del BMS se integran fácilmente en la mayoría de los sistemas de terceros.

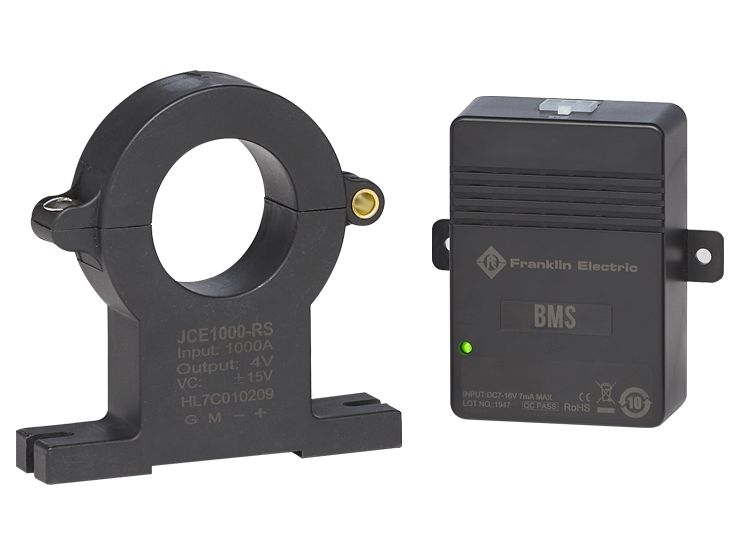

SENSOR DEL BANCO Y TRANSDUCTOR DE CORRIENTE


Un módulo de sensor de banco por banco, junto con un transductor de corriente de banco, proporciona monitoreo del voltaje de la cadena, la corriente y la temperatura ambiente.


Especificaciones
Mediciones del ambiente
  • Temperatura de funcionamiento: -10 °C a 50 °C
  • Humedad: 5% a 95%
Capacidad de monitoreo
  • Máximo de baterías en un banco: 180
  •  Máximos módulos de  control en un banco: 6
  • Máximas baterías en un módulo de control: 360
Especificaciones
  • Tipos de batería: 1,2 V, 2 V, 6 V, 12 V (capacidad inferior a 3000 Ah)
  •  Aislamiento: 2000 VAC
  • Peso (coordinador): 0,3 kg
  • Peso (sensor de batería): 75 g
  • Peso (sensor de cadena): 80 g

Mediciones y precisión

 Componente  Rango Precisión
 Voltaje del banco 20 a 800V +/- 0.5%
 Voltaje de la batería 1.2V, 2V, 6V, 12V +/- 0.1%
 Resistencia de la batería  50 a 65535uΏ +/- 2%, 1uΏ
 Temperatura de la batería -5°C a 99.9°C +/- 1°C
 Corriente del banco  0 a 1000A +/- 2%
 Temperatura del ambiente -5°C a 99.9°C
 +/- 1°C
Interfaces del módulo de control de comunicación
  • Puerto de comunicación serie: RS485 Modbus/RTU
  • Puerto de comunicación Ethernet RJ45: SNMP, Modbus/TCP
  • Puerto de comunicación del módulo RJ22: COM1-COM3 UART
Requerimientos de energía
  • Unidad base coordinadora: 14-36 VCC 40W, fuentes de alimentación externas disponibles
  • Sensor de batería: < 13mA (1.2V, 2V) o 7mA (6V, 12V) de la batería
  • Sensor de cadena: 10.8 a 13.8VCC, 2W, alimentación desde el módulo de control
Descargas

Folleto

FEGRID-0002 CELLGUARD Wired Battery Monitoring Brochure.pdf

Guía de instalación

167-000800 Cellguard Battery Monitoring System Installation Guide.pdf

Hoja de datos

FEGRID-0001 CELLGUARD Wired BMS Datasheet.pdf

Lista de verificación

167-000801 Wired BMS Installation Commissioning Checklist.pdf

pedidos
MÓDULOS DE CONTROL
Modelo Descripción
CGBC-600-WD
Módulo de control de monitoreo de batería CELLGUARD™ wired, pantalla LCD, alimentación de 120 voltios CA, gestiona un máximo de 6 bancos, 300 celdas en un banco como máximo, 360 celdas en un módulo como máximo.
CGBC-648-WD

Módulo de control de monitoreo de batería CELLGUARD™ wired, PANTALLA LCD, alimentación de 48 voltios CC, gestiona un máximo de 6 cadenas, 300 celdas en un banco como máximo, 360 celdas en un módulo como máximo.

SENSOR DE BATERÍA
Modelo Descripción
CGS3-02V-WD
 Módulo de sensor de batería de monitoreo de batería CELLGUARD™ wired para baterías de 2V
CGS3-06V-WDMódulo de sensor de batería de monitoreo de batería CELLGUARD™ wired para baterías de 6V
CGS3-12V-WD
Módulo de sensor de batería de monitoreo de batería cableada CELLGUARD™ para baterías de 12V.
KIT DEL SENSOR DEL BANCO
Modelo Descripción
CGTC3-600-WD

Módulo sensor de monitoreo del banco de baterías CELLGUARD™ wired con sensor de temperatura ambiente, máximo de 1000A, incluye transductor de corriente.

INCLUIDO EN EL KIT

  • Módulo de Temperatura/Corriente (TC)
  • Transductor de Corriente
  •  Cable de Retorno de Interconexión, 8 metros, con conectores RJ22
SENSOR DE BATERÍA
  • Conectores RJ22 de repuesto (cantidad 18)
  • Cable de interconexión, 30 cm, con conectores RJ22
  • Cable de transductor de corriente con sensor de temperatura
 Modelo Descripción
CGS3-AMM-WD

Modificador de dirección del módulo de sensor

ARNESES DE BATERÍA
Modelo Descripción
CGS3-25BH-WD Arnés de batería  CELLGUARD™ wired, 25 cm
CGS3-50BH-WDArnés de batería  CELLGUARD™ wired, 50 cm
CGS3-80BH-WD
 Arnés de batería CELLGUARD™ wired, 50 cm
CABLE DE INTERCONEXIÓN DE BATERIA
 Modelo Descripción
CGS3-70CBL-WD
 Cable de interconexión de batería CELLGUARD™ wired, 70 cm, con conectores RJ22
CGS3-800CBL-WD

Cable de interconexión de batería CELLGUARD™ wired, 8 m, con conectores RJ22

CGS3-RJ22-WD
CELLGUARD™ Conectores de repuesto (cantidad 100)
CGS3-100CBL-WDCable de interconexión de batería CELLGUARD™ wired, 100 cm, con conectores RJ22
CGS3-30CBL-WDCable de interconexión de batería CELLGUARD™ wired, 30 cm, con conectores RJ22
 Modelo Descripción
429-0000015
Terminal de batería CELLGUARD™ wired, 8 mm, tipo U (cantidad: 8)
 429-0000017Terminal de batería CELLGUARD™ wired, 8 mm, tipo anillo (cantidad: 8) 
 429-0000016Terminal  de batería CELLGUARD™ wired, 6.5 mm, tipo anillo (cantidad: 8)
429-0000018
Terminal  de batería CELLGUARD™ wired, 10 mm, tipo U (cantidad: 8) Modelo
 Modelo Descripción
CGS3-BT10-WD Terminal  de batería CELLGUARD™ wired, 10 mm, tipo U (cantidad: 50) Modelo  
CGS3-BT6-WD Terminal  de batería CELLGUARD™ wired, 6.5 mm, tipo anillo (cantidad: 50) 
CGS3-BT8-WDTerminal de batería CELLGUARD™ wired, 8 mm, tipo anillo (cantidad: 50)
