CELLTRON ULTRA

Cotizar
Funcionalidad sencilla
Prueba baterías de plomo-ácido de 2, 4, 6, 8, 10, 12, 14 y 16 volts y puede probar baterías que proporcionan energía a una carga (en servicio) o que no proporcionan energía (fuera de servicio).

Hardware sólido

LCD gráfico retroiluminado, transmisor de datos infrarrojos integrado, tarjeta SD extraíble, puntas y pinzas de prueba intercambiables y una batería recargable incorporada.

Alta inmunidad al ruido

La metodología de prueba de conductancia mejorada permite realizar pruebas precisas y repetibles en presencia de interferencias eléctricas ultra altas.

Multímetro integrado

La versátil función de multímetro permite medir voltaje y corriente AC y DC. El modo de osciloscopio muestra la corriente de ondulación AC y más.

SOFTWARE DE GESTIÓN DE BATERÍAS

Interfaz CELLTRAQ™ Enterprise (basado en servidor) y CELLTRAQ™ Express (basado en PC) a través de la tarjeta SD de CELLTRON™ Ultra para el almacenamiento, análisis y generación de informes de datos de pruebas de batería.

Preprograme los detalles de configuración del banco de baterías del sitio a través del software UNITE™.

Los resultados de las pruebas pueden presentarse en formato de tabla y gráfico PDF para un análisis sencillo.

Los reportes se pueden personalizar para incluir el logotipo de la empresa y la información del sitio.

Aplicaciones
  • Prueba celdas de plomo-ácido individuales o monobloques (hasta 16 V) en cualquier configuración común, aproximadamente 10-6000 Ah
Opciones de cable de prueba con conectores
  • Pinzas de prueba de contacto dual
  • Puntas de prueba de contacto dual
  • Cables personalizados bajo cotización
Transferencia de datos
  • Protocolo HP infrarrojo
  • Infrarrojo
  • Protocolo IRDA half-duplex
  • Impresora RS-232
  • Tarjeta digital segura
Almacenamiento de datos de prueba
  • 500 ubicaciones de bancos con 480 resultados de prueba por banco almacenados internamente
Requisitos de energía
  • 9.6V, 1600mAH, NiMH
  • Batería interna intercambiable y cargador
Rango ambiental de operación
  • 0 a +104°F (0 a +40°C)
  • 95% de humedad relativa
  • Sin condensación
Funciones programables por el usuario
  • Valores preestablecidos para más de 250 tipos de baterías
  • Configuración de alarma de bajo voltaje
  • Advertencia de baja conductancia
  • Alarma de baja conductancia
  • Modo de prueba (botón de inicio/arranque automático)
Pantalla LCD
  • 2.619 pulgadas x 1.309 pulgadas
  • 128 x 64 píxeles
  • Ángulo de visión de 40 grados
  • Relación de contraste 8
  • Retroiluminación LED verde
Protección contra sobretensión
  • Desconexión de reinicio automático
  • Protección contra polaridad inversa
Teclado
  • Cubierta de acero inoxidable
  • Superficie de policarbonato
  • 1,000,000 de activaciones
Material de la carcasa
  • Plástico ABS resistente al ácido
  • Sobremolde de Santoprene™
Rango de voltaje1.5 - 20.0 Volts
Rango de conductancia100 - 19,900 Siemens 
Exactitud+ 2% en todo el rango de prueba
Resolución del voltímetro 5 mV
Temperatura de almacenamiento-4 a 180ºF (-20 a 82ºC) 
Dimensiones del analizador11in x 4in x 3in
(279 mm x 105mm x 80mm) 
Peso del analizador2.6 lb (1 kg)
Dimensiones de la caja19in x 15.5in x 7in
(485mm x 395mm x 180mm)
Peso del envío11 lb (5 kg)

​Folleto

Hoja de datos Amperímetro digital

   FEGRID-0034 Digital Amp Clamp Datasheet.pdf

Hoja de datos

       FEGRID-0009 CELLTRON Ultra Universal Battery Analyzer Datasheet.pdf

CELLTRON ULTRA
Cotizar
 Modelo Descripción
CTU-6000 KITKit analizador de baterías CELLTRON Ultra
CTU-6000 TESTERAnalizador de baterías CELLTRON Ultra  (solo)

Incluido en el kit

  • Analizador de baterías CELLTRON Ultra
  • Puntas de prueba
  • Extensores de puntas de prueba
  • Pinzas de prueba
  • Sensor de temperatura
  • Impresora portátil
  • Paquete de baterías de repuesto
  • Tips de puntas de prueba de repuesto
  • Software de gestión de activos de baterías CELLTRAQ Express

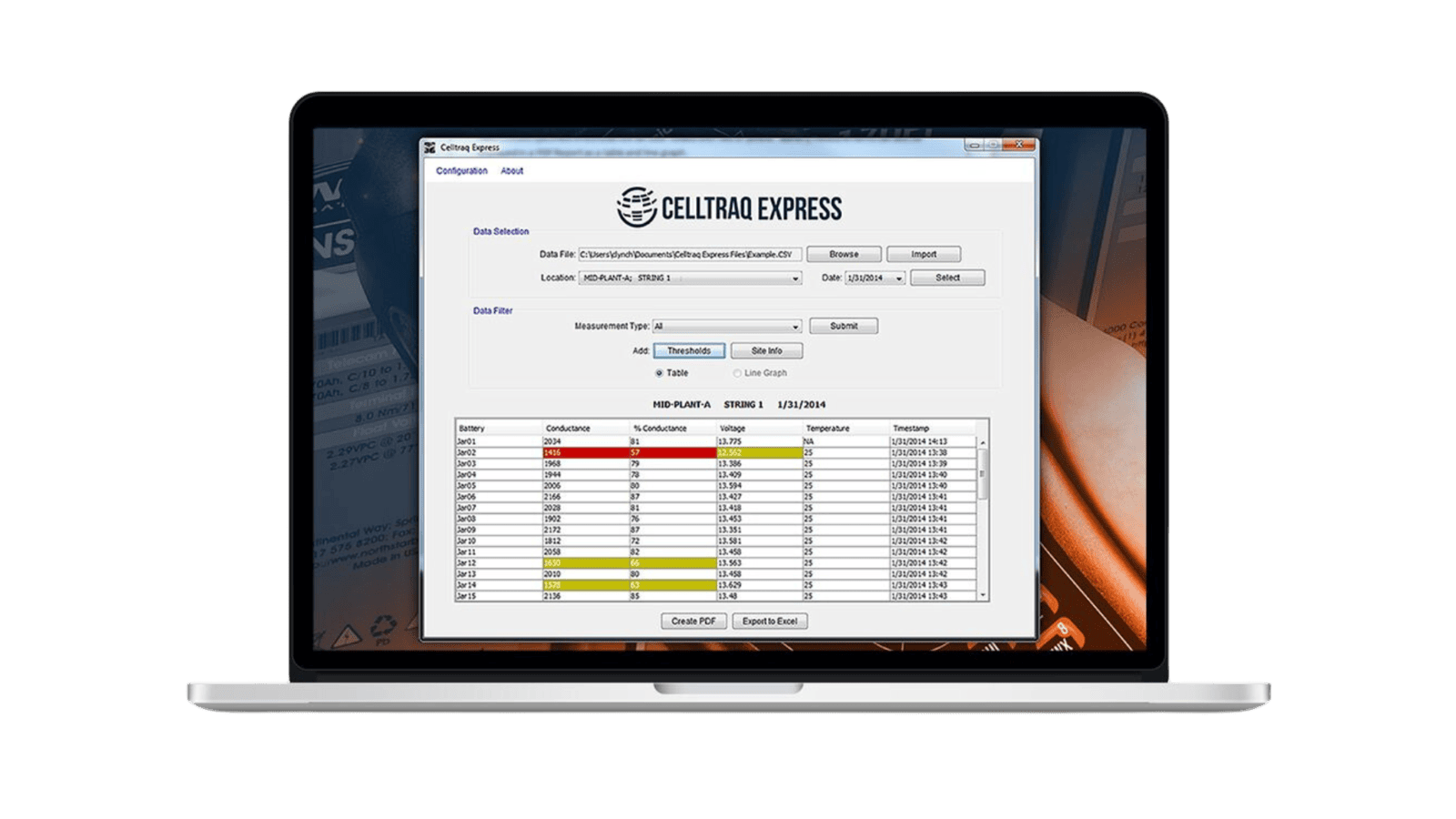

CELLTRAQ Express
Cotizar
Modelo Descripción
CT-EXPRESSSoftware de informes CELLTRAQ Express para CELLTRON Advantage y CELLTRON Ultra.
  • Utiliza un archivo .CSV de CELLTRON™ Advantage para crear un informe en PDF y un archivo .CSV de CELLTRON™ Ultra.
  • Permite la configuración de valores de referencia de datos de prueba y valores de umbral para denotar resultados de prueba deficientes.
  • Presenta los resultados de las pruebas en formato de tabla y gráfico para un análisis sencillo.
  • Los informes pueden personalizarse para incluir el logotipo de la empresa e información del sitio.

ACCESORIOS Y REEMPLAZOS

Amperímetro digital
web_Celltron Advantage Digital Amp Clamp - Meter.psd
Cotizar
Modelo Descripción
C040Amperímetro digital

  • Rango de medición de corriente: 40 A CC/CA.
  • Mordaza de 23 mm de diámetro (0.90").
  • Botón de puesta a cero con un solo toque.
  • Rango de medición de voltaje: 400 V CC/CA.
  • Requiere 2 baterías AA.
  • Protección contra sobrecarga de 600 V para medición de resistencia.
  • Peso: 0.68 kg (1.5 lb).
  • Dimensiones: 25.4 cm (L) × 5.1 cm (Al) × 10.2 cm (An).
    • Puntas de contacto dual
    CELLTRON Ultra Probes.psd
    Cotizar
    Modelo Descripción
    C093Puntas de prueba de contacto dual de 4'
    C025Puntas de prueba de  contacto dual de 8'

  • Los cables de 1.22 m (4 pies) cuentan con una bifurcación en "Y" de 61 cm (24 pulgadas).

  • Los cables de 2.44 m (8 pies) cuentan con una bifurcación en "Y" de 122 cm (48 pulgadas), únicamente para baterías de 6 V y 12 V.
  • Cabezales giratorios de 15.2 cm (6 pulgadas) con puntas de 12.7 mm (½ pulgada) para un contacto instantáneo.
  • Puntas de prueba dobles reemplazables con recubrimiento de oro sobre Duralloy®.
    • Pinzas de contacto dual
    CELLTRON Ultra Clamps.psd
    Cotizar
    Modelo Descripción
    C092Pinzas de prueba de contacto dual de 4'
    C024Pinzas de prueba de contacto dual de 8', solo para baterías de 6 y 12 V
    C062Pinzas de prueba de contacto dual industrial de 4' con cables reforzados 

  • Bifurcación en "Y" de 122 cm (48 pulgadas); 61 cm (24 pulgadas) en pinzas industriales.

  • Pinzas de 12.7 cm (5 pulgadas) con una apertura de 5.1 cm (2 pulgadas) para sujeción en terminales de baterías de gran tamaño.
  • Pinzas con recubrimiento en polvo color rojo y negro, con dientes de acero laminado en frío recubiertos de cobre.
    • Extensores iluminados de punta de prueba de 30"
    CELLTRON Ultra Probe Extenders.psd
    Cotizar
     Modelo Descripción
    C034Extensores iluminados de punta de prueba de 30"
    C033Kit de lámpara  reemplazable con cinta adhesiva para extensores de puntas de prueba

    • Mangos de goma ergonómicos.
    • Diseñadas para su uso en áreas de difícil acceso, como gabinetes de sistemas UPS.
    • Peso: 0.91 kg (2 lb).

    Termómetro láser infrarrojo
    Infrared Laser Thermometer.psd
    Cotizar
     Modelo Descripción
    C058Termómetro láser infrarrojo con configuraciones de modo Celsius/Farenheit
  • Requiere 2 baterías AAA.Resistente al agua.
  • Rango de temperatura: 0 °C a 500 °C (32 °F a 932 °F).
  • Peso: 0.45 kg (1 lb).
    • Paquete de baterías recargables
    CELLTRON Ultra Rechargeable Battery Pack.psd
    Cotizar
    Modelo Descripción
    C090Paquete de baterías recargables NiMH

    • 9.6V, 1800 mAh NiMH

    Cargador de baterías
    CELLTRON Ultra Battery Pack Charger.psd
    Cotizar
     Modelo Descripción
    C091Cargador de baterías NiMH

  • Entrada: 120 V CA, 60 Hz, 25 mA.

  • Salida: 12 V CC, 100 mA.
    • Tarjeta de memoria y lector
    CELLTRON Ultra SD Memory Card.psd
    Cotizar
     Modelo Descripción
    C089Tarjeta de memoria SD de 2GB
    C095Lector de tarjeta SD
    • CELLTRON™ Ultra no es compatible con tarjetas SDHC.
    Mochila personalizada
    web_Celltron Advantage Backpack.psd
    Cotizar
     Modelo Descripción
    CA100Mochila de Nylon balístico con la marca CELLTRON

  • Compartimentos interiores personalizados, diseñados para alojar los analizadores portátiles CELLTRON™ Advantage y CELLTRON™ Ultra, así como sus accesorios.

  • Solo mochila; el analizador y los accesorios se venden por separado.
    • Impresora térmica IR/RS232
    web_Celltron Advantage Thermal IR - RS232 Printer.psd
    Cotizar
     Modelo Descripción
    CA087Impresora térmica IR/RS232 para uso con CELLTRON Advantage

    • Incluye adaptador de alimentación y 4 baterías AA recargables de NiMH.
    • Peso: 0.45 kg (1 lb).
    • Dimensiones: 5.7 cm (Al) × 190.5 cm (L) × 8.3 cm (An).

    Adaptador de corriente/ Cargador de impresora
    Cargador adaptador de corriente para impresora térmica web_Celltron Advantage.psd
    Cotizar
     Modelo Descripción
    A090Adaptador de corriente/ cargador para impresora térmica IR/RS232 CA087
    Papel para impresora térmica
    Papel para impresora térmica Celltron Advantage.psd
    Cotizar
     Modelo Descripción
    A095Paquete de 6 rollos de papel para impresora térmica
    Reemplazos de puntas
    web_Celltron Advantage Probe Replacement.psd
    Cotizar
     Modelo Descripción
    CA069Reemplazos de tips de puntas de prueba (4 tips de punta de prueba, 2 capuchones de punta de prueba)
    CA031Tips waffle de repuesto (4)

    • Replaceable gold-plated over Duralloy® dual probe tips
