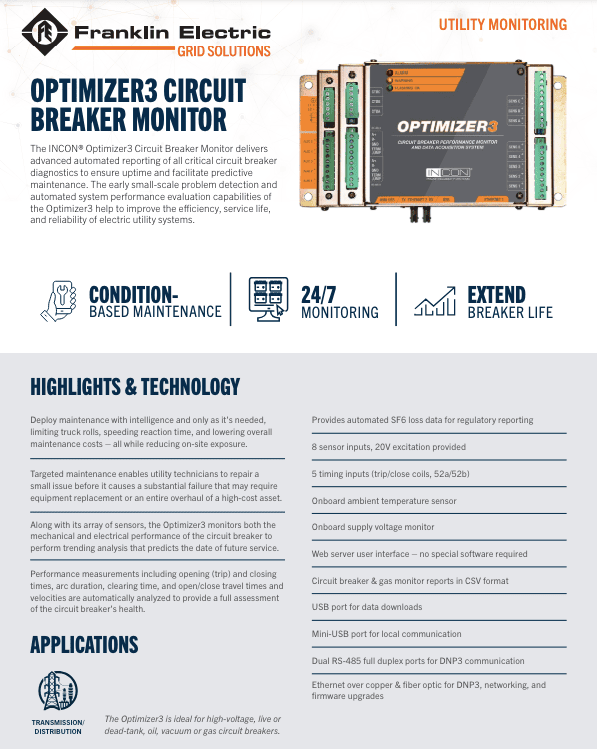

INCON Optimizer 3
Análisis en tiempo real 24/7
El software basado en la web proporciona datos de monitoreo sobre el rendimiento mecánico y eléctrico de un interruptor automático, ofreciendo un análisis de tendencias que predice la fecha de futuros servicios. Todos los datos pueden integrarse sin problemas en el software de back-office existente a través del protocolo de comunicación de red DNP3.
Cronometraje de interruptores
En los milisegundos que tarda un interruptor automático en dispararse, el Optimizer3 recopila una batería completa de datos de temporización, incluyendo el tiempo de apertura (disparo), tiempo de despeje, duración del arco, y tiempos y velocidades de apertura/cierre. Estos datos se analizan automáticamente para proporcionar una evaluación completa del estado del interruptor automático.
Mantenimiento basado en condición
Mantenimiento basado en condición
Equipadas con un alto grado de conocimiento sobre el rendimiento de los interruptores automáticos gracias al Optimizer 3, las empresas de servicios públicos pueden realizar el mantenimiento de manera inteligente y solo cuando sea necesario, lo que reduce los desplazamientos de camiones, acelera el tiempo de reacción y disminuye los costos de mantenimiento en general.
Informes de gas SF6
Informes de gas SF6
El Optimizer3 ayuda en la elaboración de informes de cumplimiento obligatorio requeridos por la EPA, juntas de recursos y otras agencias regulatorias, al monitorear fugas de gas SF6 e indicadores relacionados, reportando automáticamente cualquier emisión fugitiva.
Capacidades de Hardware

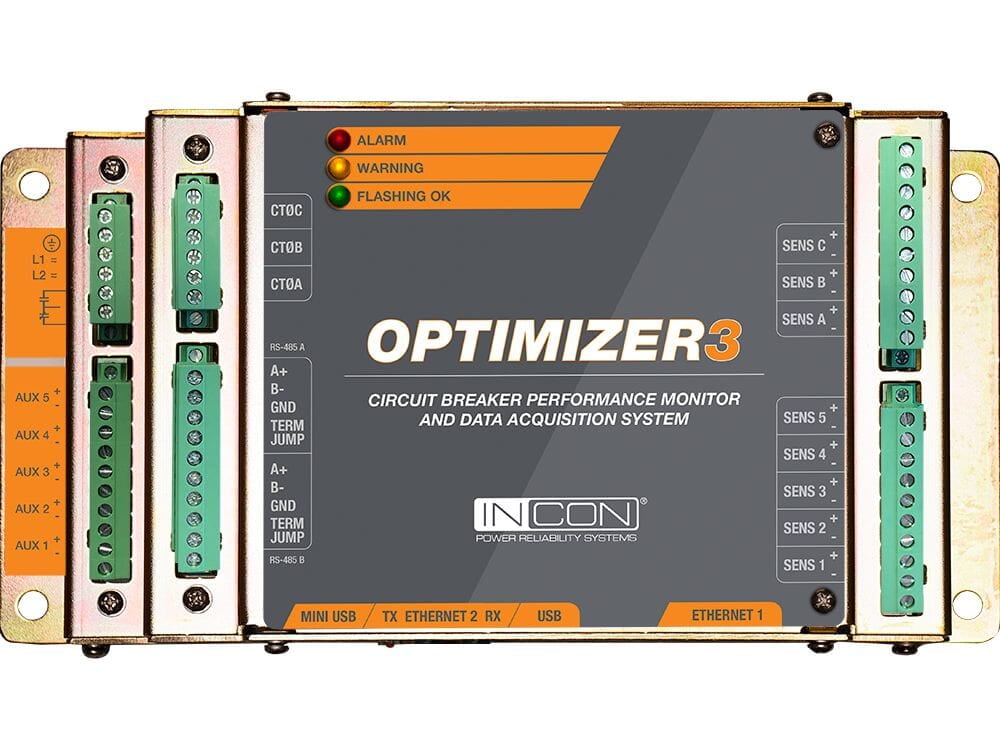

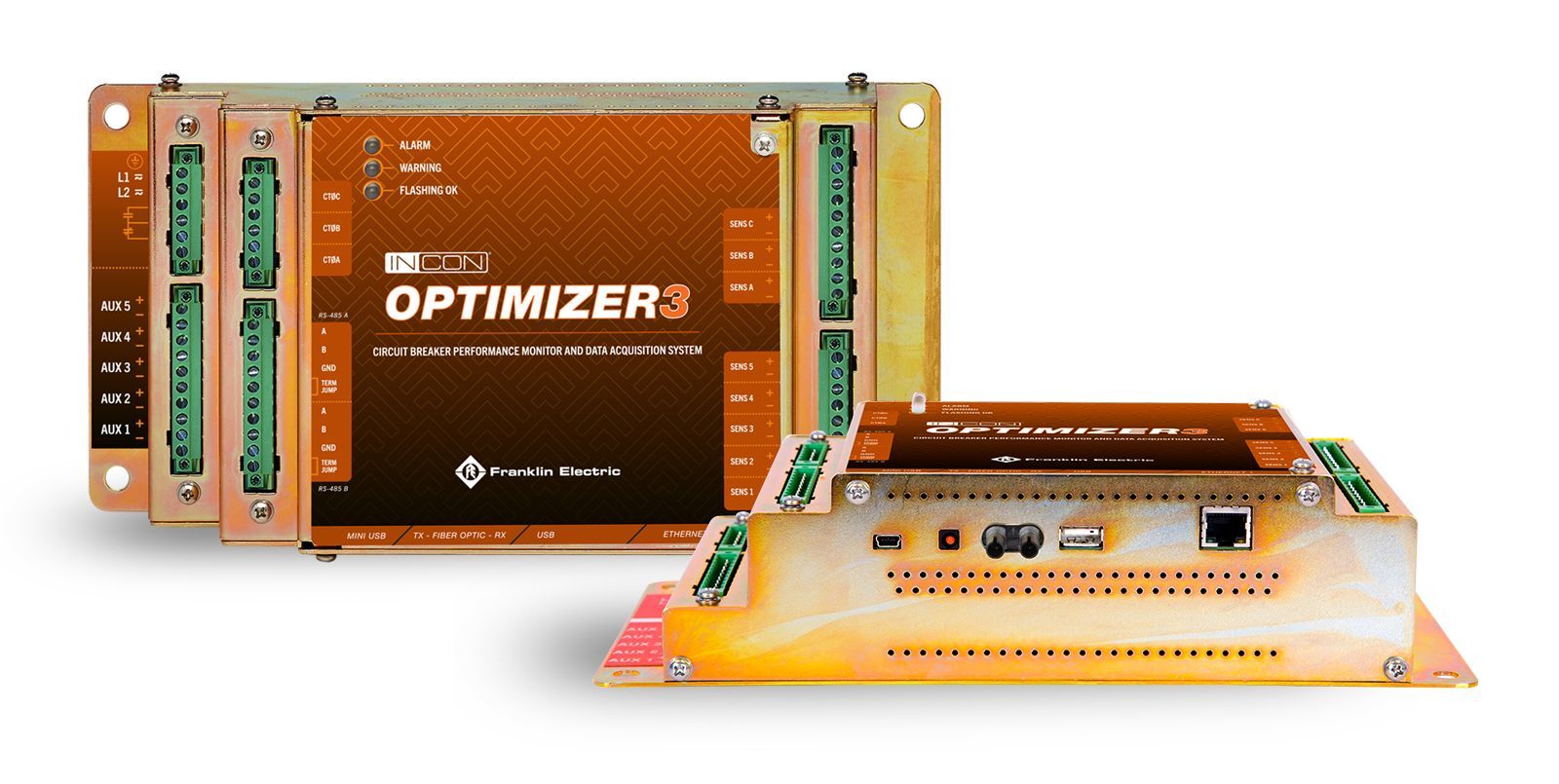

El INCON® Optimizer3 ofrece un diagnóstico completo del rendimiento de interruptores, gracias a sus múltiples entradas y sensores integrados:
- 5 entradas de temporización para interruptores (trip/close, 52a/52b)
- 3 entradas duales (digitales/analógicas)
- 5 entradas analógicas (4–20 mA)
- 1 relé tipo C programable (alarmas/eventos)
- Sensor de temperatura y monitoreo de voltaje de alimentación
- 2 puertos RS-485 para comunicación DNP3
- 2 puertos Ethernet (cobre y fibra óptica)
- Puerto mini-USB para interfaz local
- Puerto USB 2.0 para descarga de datos
Accesorios, Sistemas Auxiliares y Compatibilidad de Sensores
El INCON® Optimizer3 cuenta con una gama de sensores y accesorios diseñados para ayudar al personal de mantenimiento a identificar y corregir fallas menores antes de que se conviertan en problemas críticos que puedan afectar equipos de alto valor.
Entre sus accesorios disponibles inclyen:

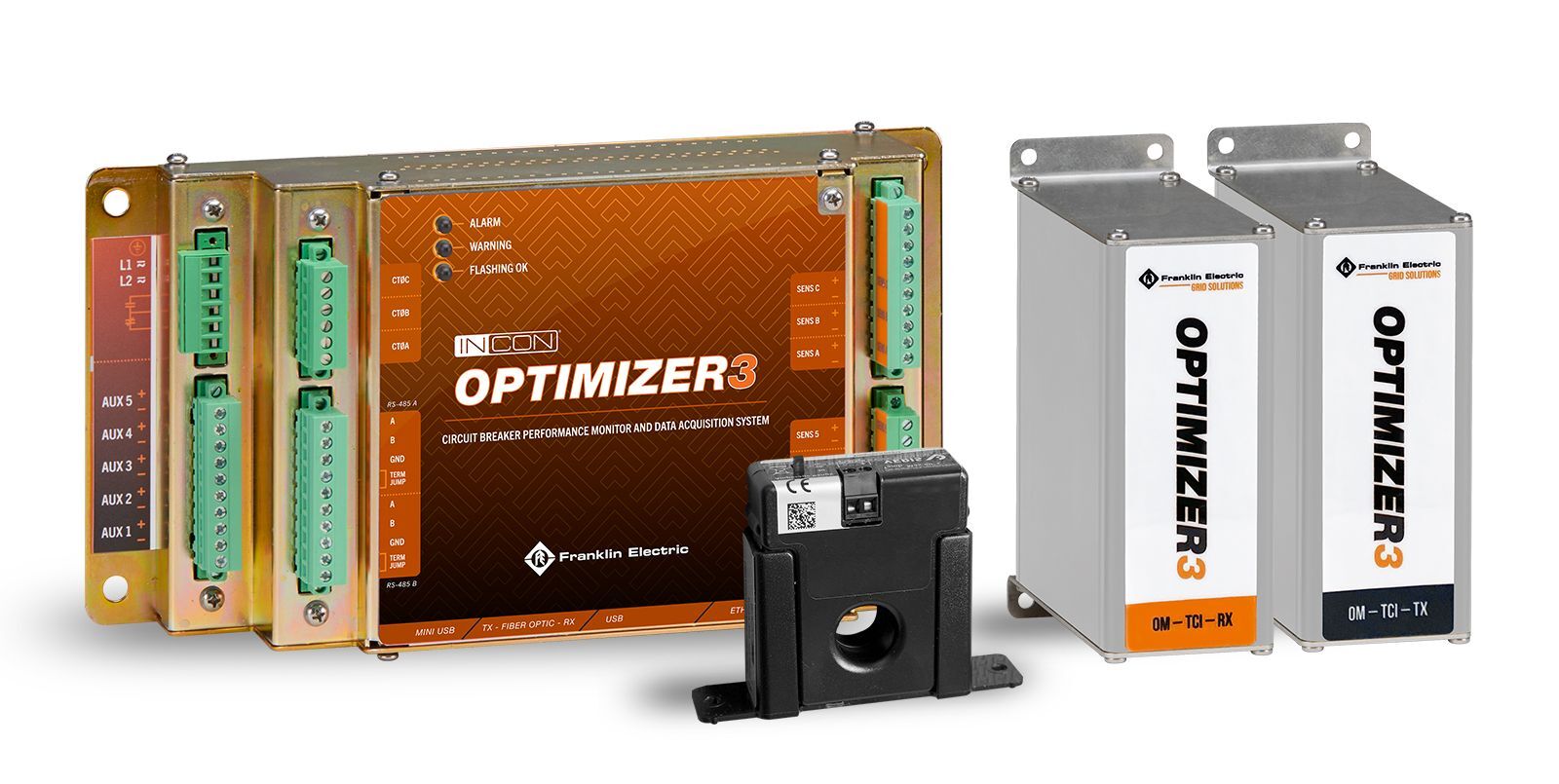

- Bobinas de captación para transformadores de corriente (monitoreo de contactos del interruptor)
- Transductores de corriente AC (monitoreo de calentadores de gabinete)
- Transductores de voltaje DC (monitoreo de alimentación AC/DC)
- Monitores de estado de energía (calentadores de tanque)
- Aisladores de bobina de disparo (separación del circuito de control)
Sensores compatibles:
- Presión de SF₆ compensada por temperatura (analógico / LenSense)
- Densidad de SF₆ (digital o analógico)
- Corriente y voltaje AC/DC
- Presión hidráulica
- Estado de funcionamiento de calefactores
- Estado de puertas de gabinete
- Temperatura ambiente o interna
- Presión de aire
Gabinete Optimizer 3

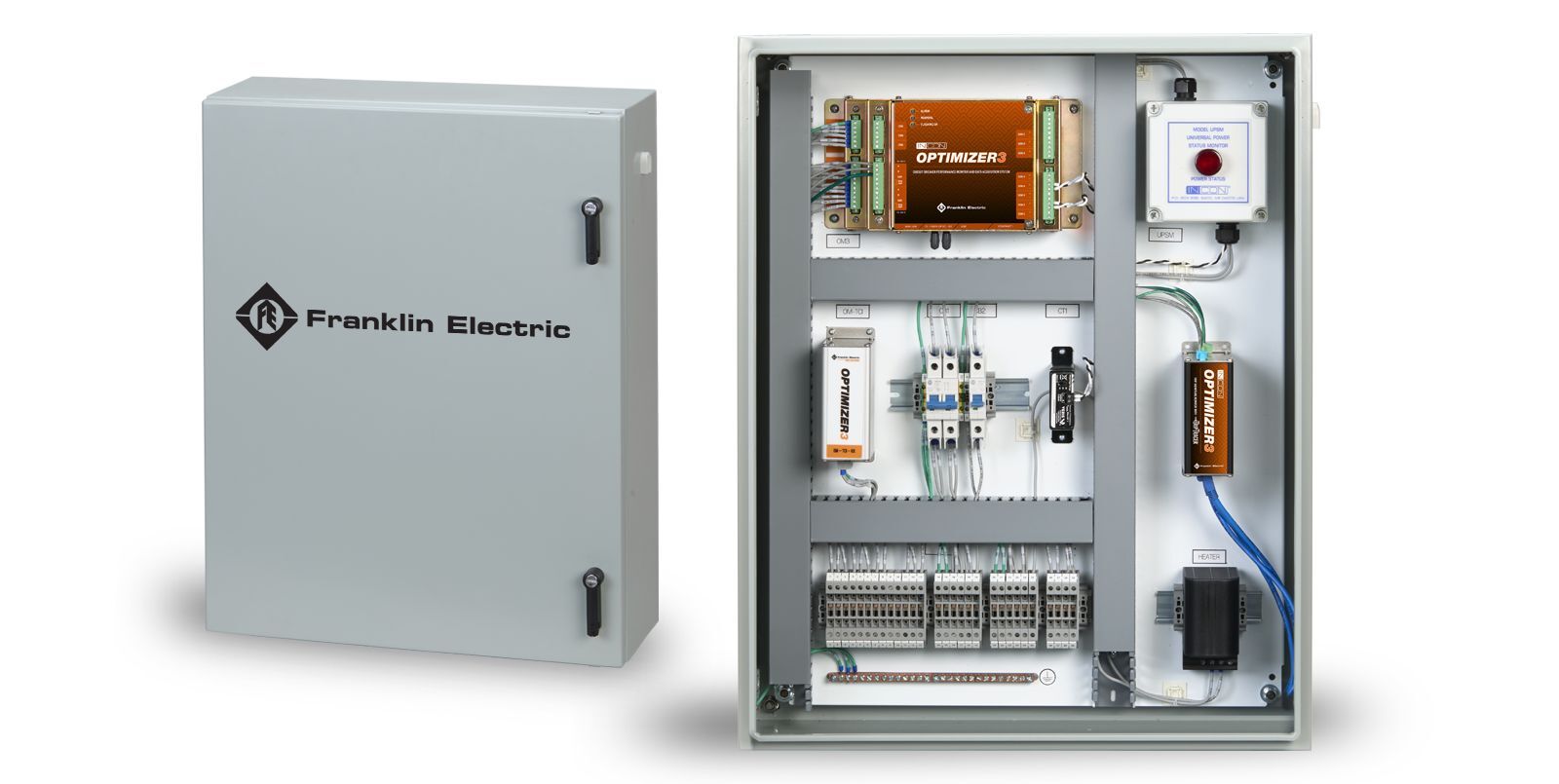

El gabinete preensamblado del Optimizer3 ofrece una solución integral de monitoreo de interruptores lista para instalar. Diseñado para una implementación rápida, incluye todos los componentes, sensores y accesorios ya montados, cableados y probados en fábrica. Además, cuenta con opciones configurables para adaptarse a los requisitos específicos de cada aplicación o esquema de monitoreo.
- Estado del interruptor (Abierto/Cerrado)
- Cronometraje del interruptor
- Tiempo de apertura y cierre (Tiempo de enganche)
- Tiempo de viaje de apertura y cierre
- Tiempo de arco
- Tiempo de interrupción
- Velocidad de viaje de apertura y cierre
- Conteo de operaciones
- Conteo de interrupciones por fallas
- Conteo de interrupciones sin fallas
- Días desde la última operación
- Integridad del circuito de la bobina de disparo y cierre
- Consumo de corriente y tiempo de funcionamiento del motor de carga
- Desgaste de contactos y detección de re-encendido
Informes de monitoreo de interruptores automáticos
- Registro de Corriente de 2 Horas (5000 registros - FIFO): Corriente mínima, máxima y promedio
- Historial de Eventos (5000 registros - FIFO):
- Bobina de apertura (1 o 2)
- Mediciones de tiempo
- Velocidad de apertura y cierre
- Corriente de falla máxima
- Estado de alarma para cada operación
- Desgaste de contactos para cada operación
- Desgaste acumulado de contactos
Tipos de sensores soportados
- Densidad, temperatura y presión de gas SF6
- Punto de rocío del gas SF6
- Voltaje y corriente AC/DC genéricos
- Presión genérica (hidráulica, aire)
- Temperatura genérica
- Calentadores de tanque (UPSM-241)
- Analógico: 4-20mA (alimentado por bucle)
- Digital: Frecuencia/Modulación de ancho de pulso
Capacidades de monitoreos de gas sf6
- Densidad del gas
- Presión del gas
- Temperatura del gas
- Tendencia de fuga y nivel de confianza
- Pronóstico de días hasta la alarma de gas bajo
Informes de monitoreo de gas sf6
- Promedio Diario (750 registros - FIFO): Presión, densidad, temperatura y masa de SF6
- Registro Histórico de 2 Horas (5000 registros - FIFO): Presión, densidad, temperatura
Certificaciones de inmunidades y emisiones
- CISPR 16-2-1 (Emisiones conducidas)
- CISPR 16-2-3 (Emisiones radiadas)
- IEC 61000-4-2 (Descargas electrostáticas - ESD)
- IEC 61000-4-3 (RF radiada)
- IEC 61000-4-4 (Transitorios rápidos - EFT)
- IEC 61000-4-5 (Sobretensiones)
- IEC 61000-4-6 (RF conducida)
- IEC 61000-4-11 (Caídas e interrupciones de voltaje)
- IEC 61000-4-12 (Onda oscilatoria amortiguada, puertos de energía)
- FCC Parte 15, Subparte B; ICES-003 (Emisiones)
| Condiciones Ambientales | Temperatura de funcionamiento: -40 a 65ºC Temperatura de almacenamiento: -40 a 65ºC Humedad: 0 a 95% sin condensación |
|---|---|
| Comunicaciones | Ethernet de fibra óptica RS-485 dúplex completo o medio (sólo modelo OM3D-F) |
| Salida de Relé | Contacto seco; 1 ea. Forma C |
| Capacidad de Contacto del Relé | N.O: 5 Amps @ 250 VAC o 3 Amps @ 30 VDC N.C: 1 Amps @ 250 VAC o 1 Amp @ 30 VDC |
| Fusibles del Relé | 3.15 de acción lenta |
| Entrada de Alimentación | 110-250 VDC / 90-264 VAC, 50 / 60 Hz |
| Consumo de Energía | 60 VA máximo |
| Fusibles de Entrada de Alimentación | 3.15 de acción lenta |
| Voltaje de Entrada Auxiliar | 0 a 48 - 250 VDC |
| Fusibles de Entrada Auxiliar | 1/4 de acción rápida |
| Impedancia de Entrada Auxiliar | 540K Ohms |
| Señal de Entrada de Bobina de Captación CT | 0 a 5 VAC |
Frecuencia de Muestreo de Entradas | 32 muestras por ciclo de línea |
| Señales de Sensores | Analógica: 4 a 20 mA Digital: Modulación de frecuencia y ancho de pulso |
Alimentación para Sensores | 20 VDC @ 25mA máx. |
Precisión de Sensor Analógico | +/- 1% del máximo de escala completa, +/- 0.5% típico |
| Dimensiones | 280 mm L x 70 mm W x 143 mm H 11" L x 2¾" W x 5 5/8" H |
| Peso de Envío | 6 lb (2.25kg) |
MONITOR DE INTERRUPTORES AUTOMÁTICOS OPTIMIZER3
| Modelo | Descripción |
|---|---|
| OM3D-F | Monitor de interruptores automáticos Optimizer3, listo para medición de densidad con puerto de comunicación por fibra óptica |
| OM-MMK | Kit de montaje magnético Optimizer3 |
Kit de montaje magnético
ACCESORIOS Y REEMPLAZOS
| Modelo | Descripción |
|---|---|
| CT-20 | Bobina, 20 Amps |
| CT-30 | Bobina, 30 Amps |
| CT-50 | Bobina, 50 Amps |
| CT-100 | Bobina, 100 Amps |
| CT-160 | Bobina, 160 Amps |
| CT-250 | Bobina, 250 Amps |
| CT-400 | Bobina, 400 Amps |
| CT- 800 | Bobina, 800 Amps |
| Modelo | Descripción |
|---|---|
| DSCC | Adaptador de conexión de conducto de 1/2" NPT |
| DSAP-20 | Sensor digital de densidad de gas SF6, temperatura y densidad, cable de 20 pies |
| Modelo | Descripción |
|---|---|
| PSDP | Sensor digital de presión de gas SF6, temperatura y presión, cable de 5 metros |
| OM-SC5 | Cable de 5 metros con conector de 90 grados |
| Modelo | Descripción |
|---|---|
| OM-DPS | Sensor analógico de temperatura del punto de rocío del gas SF6, cable de 5 metros |
| OM-SC5 | Cable de 5 metros con conector de 90 grados |
| Modelo | Descripción |
|---|---|
| OM-SAM | Accesorio para 1 sensor, solo interruptores automáticos Mitsubishi |
| OM-SAM2 | Accesorio para 2 sensores, solo interruptores automáticos Mitsubishi |
| OM-SAA1 | Accesorio para el primer sensor, solo interruptores automáticos ABB |
| OM-SAA2 | Accesorio para el segundo sensor, solo interruptores automáticos ABB |
| Modelo | Descripción |
|---|---|
| OM-ACCT | Transductor de corriente AC |
| Modelo | Descripción |
|---|---|
| OM-ACLCT | Transductor de corriente baja AC |
| Modelo | Descripción |
|---|---|
| OM-DCVT | Transductor de voltaje DC |
| Modelo | Descripción |
|---|---|
| OM-DCCT | Transductor de corriente DC |
| Modelo | Descripción |
|---|---|
| OM-TS | Sensor de temperatura |
| Modelo | Descripción |
|---|---|
| UPSM-241 | Monitor universal de estado de energía con transductor de corriente AC |
| Modelo | Descripción |
|---|---|
| OM-TCI | Aislador de circuito de disparo, incluye transmisor, receptor y una interconexión de fibra óptica |
| OM-TCI-DIN | Kit de montaje en riel DIN para aislador de circuito de disparo |
