CELLGUARD™ WIRELESS

Cotizar
Comunicación Inalámbrica

El costo y el tiempo de instalación se reducen con las capacidades de comunicación inalámbrica del sistema, que permiten que todo el hardware se comunique con el controlador base sin necesidad de cableado.

Hardware avanzado

Compuesto por una Unidad Coordinadora Base (BCU) y módulos de sensores de una sola batería, el sistema proporciona el estado de salud de la batería tanto visual como digital y es capaz de monitorear hasta 16 bancos de baterías, hasta 300 sensores por banco y hasta 600 sensores por BCU (independientemente de cómo estén divididos por banco).

Monitoreo de conductancia preciso

La tecnología de monitoreo basada en la conductancia proporciona el método más preciso, eficiente y no invasivo posible para monitorear el estado de salud de una batería.

Interfaz web de vanguardia

La interfaz web altamente intuitiva de CONVERGE™ permite una instalación rápida y segura, monitoreo remoto del sistema, configuración de umbrales de alarma, informes sólidos (incluida la recopilación de datos de descarga granular) y actualizaciones críticas del firmware del sensor por aire.

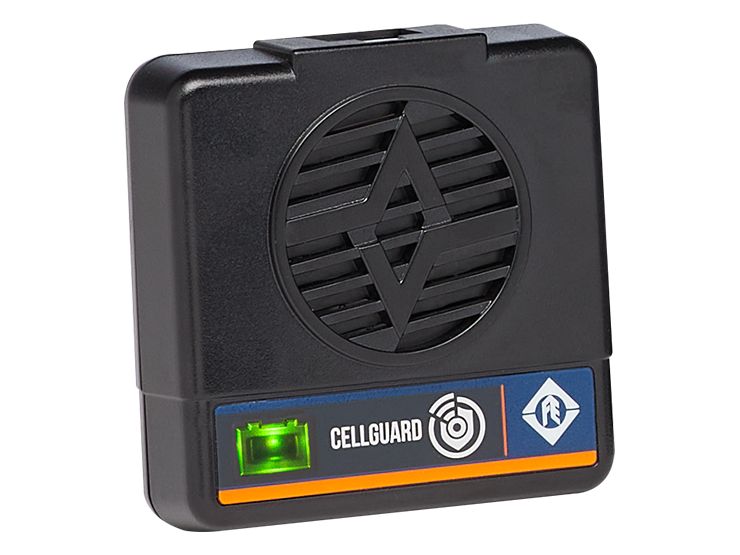

MÓDULO DE SENSOR DE BATERÍA


Se conecta y se alimenta de la batería monitoreada, minimizando el cableado, los costos de instalación y el mantenimiento. Las capacidades de monitoreo incluyen conductancia, voltaje, resistencia de interconexión y temperatura para cada monobloque, celda o batería tipo jar. Compatible con baterías VRLA y VLA.

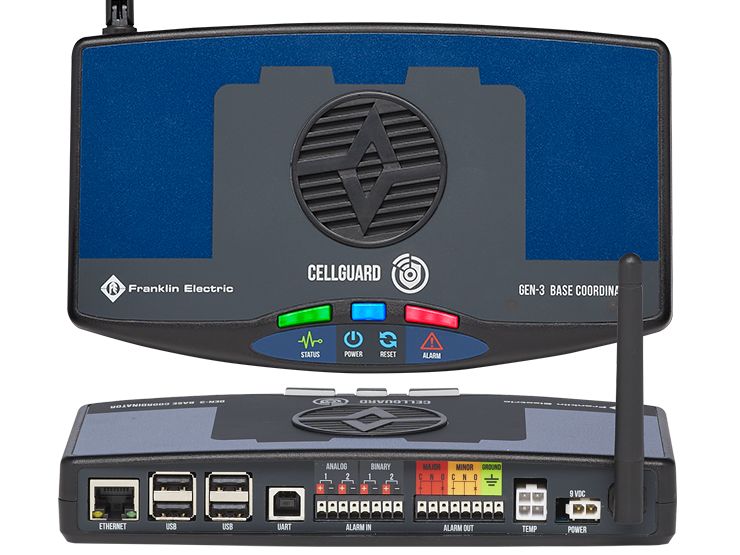

UNIDAD COORDINADORA BASE


Gestiona las actividades de prueba del sensor de batería, recopila datos de prueba y se comunica con la interfaz web de Converge a través de TCIP/IP, y es alimentado por el convertidor de voltaje de la cadena de baterías a través de la potencia de la cadena de baterías. Admite MODBUS TCP/IP para integrarse con la infraestructura del edificio.

ESTADO DE SALUD VISUAL

El estado de salud de la batería se proporciona directamente a nivel de hardware. Cada sensor cuenta contres modos de indicación mediante LED que muestran el estado actual de la batería, permitiendo al personal identificar rápidamente las baterías que requieren atención. que muestran el estado actual de la batería, permitiendo al personal identificar rápidamente las baterías que requieren atención.


​

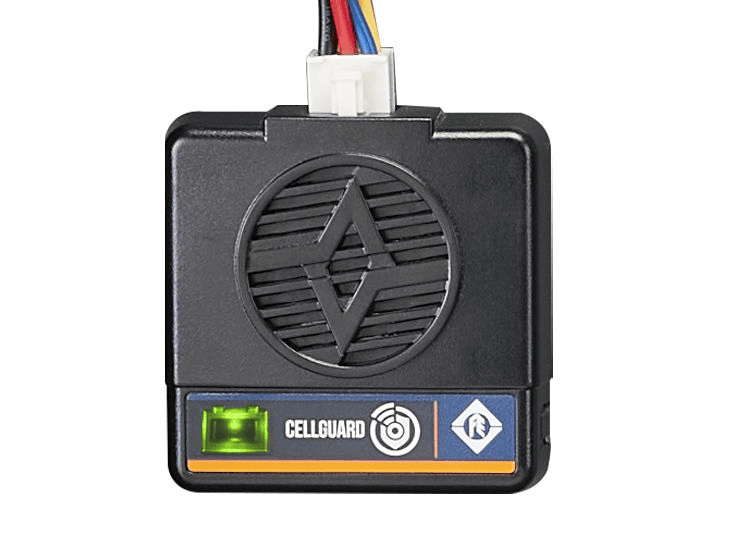

​Verde parpadeante

Indica que no hay problemas con la batería.


​

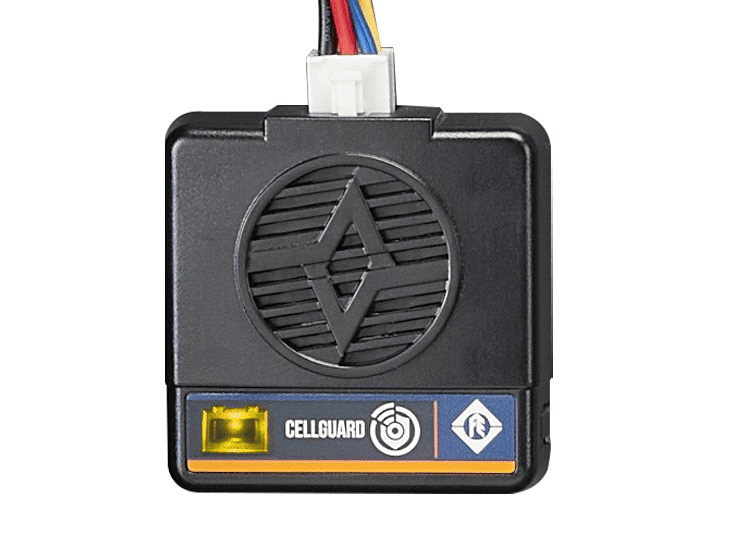

​Ambar parpadeante

Indica una advertencia de que las lecturas de la batería están fuera de los límites de advertencia.


​

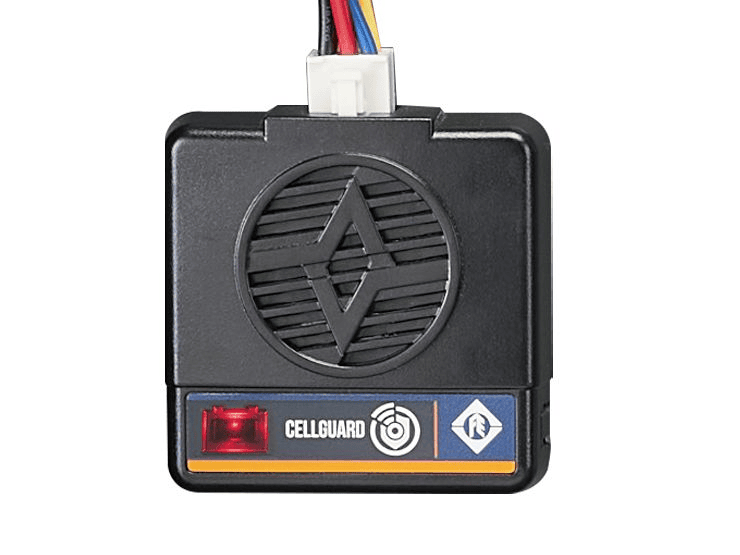

​Rojo parpadeante

Indica una alarma de que las lecturas de la batería están fuera de los límites de alarma.

 Sensor de batería inalámbrico

Componente Especificaciones
Banda de radio RF inalámbrica
Cumple con 802.15.4; 2.4 GHz a 8 mW (6.3 dBm)
Alcance de RF inalámbrico
0–30 m (0–98.4'), sin obstáculos.
Temperatura de funcionamiento0 - 65°C (32 - 149° F)
Temperatura de almacenamiento-10 - 80°C (14 - 176° F)
Consumo de corriente de prueba
1100 – 4500 mA dependiendo del voltaje de flotación de la batería

Cumplimiento regulatorio

FCC, CE, RoHS, IEEE

Resolución de voltaje

1 mVDC
Dimensiones físicas
6.63 cm (L), 6.70 cm (A), 2.69 cm (Al)
(2.6"x 2.6"x 1.1")

 Unidad Coordinadora Base (BCU)

Componente Especificaciones
Banco de baterías1-16
Baterías por banco 1-300
Rango del intervalo de prueba de voltaje de la batería
1 – 24 hrs
Rango del intervalo de prueba de conductancia de la batería1 – 30 días
 Entrada de energía 9-12 VDC @ 800 mA
 Temperatura de operación 0 - 65 °C
 Temperatura de almacenaje -10 - 80 °C
Procesador  Procesador de 4 núcleos @ 1250 MHz
RAM1Gb SDRAM @ 400 Mhz
 Almacenamiento  Tarjeta micro SD de 4 GB
 4 puertos USB tipo A2.0
UART
Velocidad de transmisión: 57.6 Kbps;
Bits de datos: 8;
Bit de paridad: Ninguno;
Bit de parada: 1
 Ethernet Conector RJ45; velocidad de transferencia de datos de 10/100 Mbps; capacidad de negociación automática; compatible con IEEE            802.3.
 Entrada de alarma analógica Diferencial de 0.2-10 V
 Entrada de alarma binaria Contacto Seco

Salida de alarma mayor/menor

Relé de Forma C 110 VDC 125 VAC máx

Banda de radio de RF inalámbrica

Cumple con 802.15.4; 2.4 GHz a 8 mW (6.3 dBm)
ModbusEthernet TCP/IP UDP
Cumplimiento NormativoFCC, CE, RoHS, IEEE
 Dimensiones físicasL: 19.81 cm, A: 11.35 cm, Al: 3.66 cm

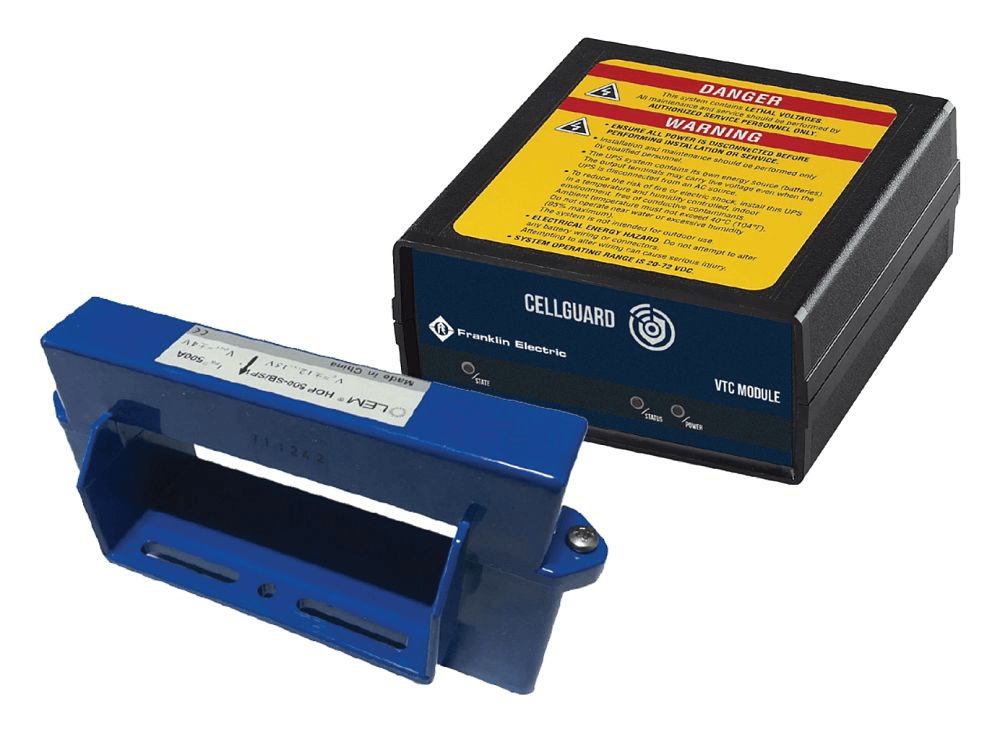

UNIDAD DE VOLTAJE, TEMPERATURA Y CORRIENTE (VTC)

Componente Especificaciones
Banda de radio RF inalámbrica
Compatible con 802.15.4; 2.4 GHz a 8 mW (6.3 dBm)
Temperatura de operación0 a 65 °C (32 a 149 °F)
Temperatura de almacenamiento
−10 a 80 °C (14 a 176 °F)
Cumplimiento normativoFCC, CE, RoHS, IEEE
Dimensiones (L × An × Al)13.5 cm  × 13 cm  × 6.1 cm (5.3 × 5.1 × 2.4")
Alcance RF inalámbrico0–30 m (0–98.4'), sin obstáculos
Resolución1 A
Características
  • Un sensor por celda/vaso
  • 2 VDC y 6–12 VDC
  • Los sensores miden voltaje, temperatura y conductancia
  • Monitoreo de la resistencia de las conexiones (strap)
  • Comunicación mediante red mallada (Mesh)
  • Sensores y/o arneses de cableado de reemplazo rápido y totalmente intercambiables en caliente (hot-swappable)
  • Firmware actualizable en campo
  •  Compatible con baterías VRLA y VLA de 65 Ah a 6000 Ah
  • Tecnología de medición de conductancia patentada
  • No invasivo para la batería
  • Resultados precisos del estado de salud de la batería (SoH)
  • Sistema inalámbrico que minimiza el cableado, los costos de instalación y el mantenimiento
Características

  • Soporta 1-16 bancos con 1-300 baterías
  • Soporta hasta 600 sensores por BCU (independientemente de cómo se dividan por banco)
  • Ejemplos de configuraciones de cadena BCU:
    • Si hay 60 celdas por banco, entonces el máximo es 10 bancos (60 x 10 = 600)
    • Si hay 4 baterías por banco, entonces el máximo es 16 bancos (4 x 16 = 64)
    • Si hay 24 celdas por banco, entonces el máximo es 16 bancos (24 x 16 = 384)
    • Si hay 240 celdas por banco, entonces el máximo es 2 bancos (240 x 2 = 480)
  • Comunicaciones de red
  • Comunicaciones SNMP y MQTT
  • Servidor web interno integrado
  • Software actualizable en campo
  • Dos sensores de temperatura ambiente
  • Captura de voltaje de cadena (Suma de las baterías)
  • Recolección y reporte de datos de descarga
  • Configuración remota de la red
  • Comisionamiento de hardware en campo
  • Contactos secos de alarma externa – Utilizados con el sistema ELS
  • Captura de datos de bancos y baterías, reportes al software de gestión de baterías CELLTRAQ™ a intervalos programados

 Medidas y precisión de la unidad VTC

Modelo Voltaje de entrada Precisión Rango de corriente Precisión de la corriente de entrada Corriente de descarga Precisión de la Corriente de Rizado
CGVTC2-6020 - 70 VDC± 3%5 - 200 A± 3% ± 2 A-5 - 400 A3%
CGVTC2-30090 - 300 VDC± 3%5 - 200 A+/- 3% ± 2 A-5 - 400 A3%
CGVTC2-600300 - 600 VDC± 3%5 - 200 A± 3% ± 2 A-5 - 400 A3%

  Adaptador de corriente AC de pared para BCU

Componente Especificaciones
Clasificación de voltaje de entrada
100 - 240 VAC, 50 - 60 Hz
Voltaje de salida9 VDC
Corriente de salida
0.8 A
Consumo de Energía en Reposo
<100 mW
Eficiencia de energía >80.01%
Rango de temperaturaDe 0 a +40 °C a plena carga
ETL
60950 1
Estándar EMIParte 15 de la FCC, clase B

Características

  • Protegido contra sobrevoltaje y cortocircuito

​​Folleto

Folleto

FEGRID-0029 CONVERGE Remote Battery Monitoring Brochure.pdf

Hoja de datos

FEGRID-0025SP CELLGUARD Wireless Battery Monitoring System Datasheet - Spanish.pdf

Sistema inalámbrico CELLGUARD™ con resistencia de interconexión

Unidad coordinadora base (BCU)
Cotizar
Modelo Descripción
CGBC-350Unidad Coordinadora Base Inalámbrica CELLGUARD™ con Servidor Web y Modbus
  • 1 unidad para monitorear hasta 16 cadenas (strings) de baterías en bastidores abiertos ubicados en la misma sala, o 1 unidad por cada gabinete cerrado.
Sensores con monitoreo de resistencia de interconexión
Cotizar
Modelo Descripción
CGS3-100-02V
Sensor Inalámbrico CELLGUARD™, 2 V
CGS3-100-06V-12VSensor Inalámbrico CELLGUARD™, 6-12 V
  • 1 unidad por cada celda de batería; incluye 1 sensor, 1 arnés de cableado y 2 terminales de cuatro lengüetas.
Arnés de cableado para sensores con medición de resistencia de interconexión.
Cotizar
Modelo Descripción

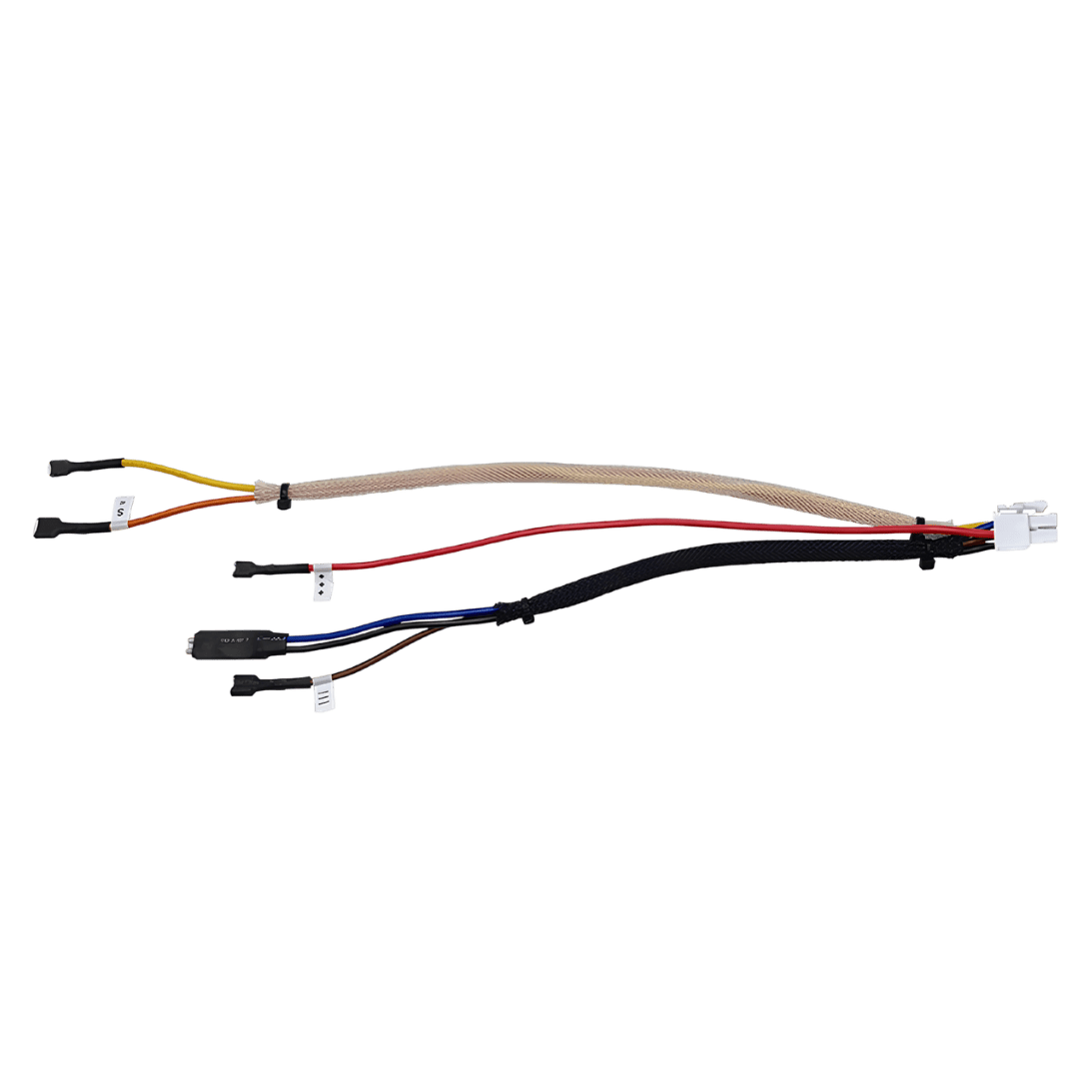

130-000492Arnés de cableado inalámbrico CELLGUARD™ para baterías, con longitud de cable de 35 cm y 27 cm (14" y 11").
130-000721Arnés de cableado inalámbrico CELLGUARD™ para baterías, con cables de 71 cm y 45 cm (28" y 17.7") de longitud.
Terminales tipo anillo para baterías con lengüetas, para sensores con medición de resistencia de interconexión.
Cotizar
Modelo Descripción

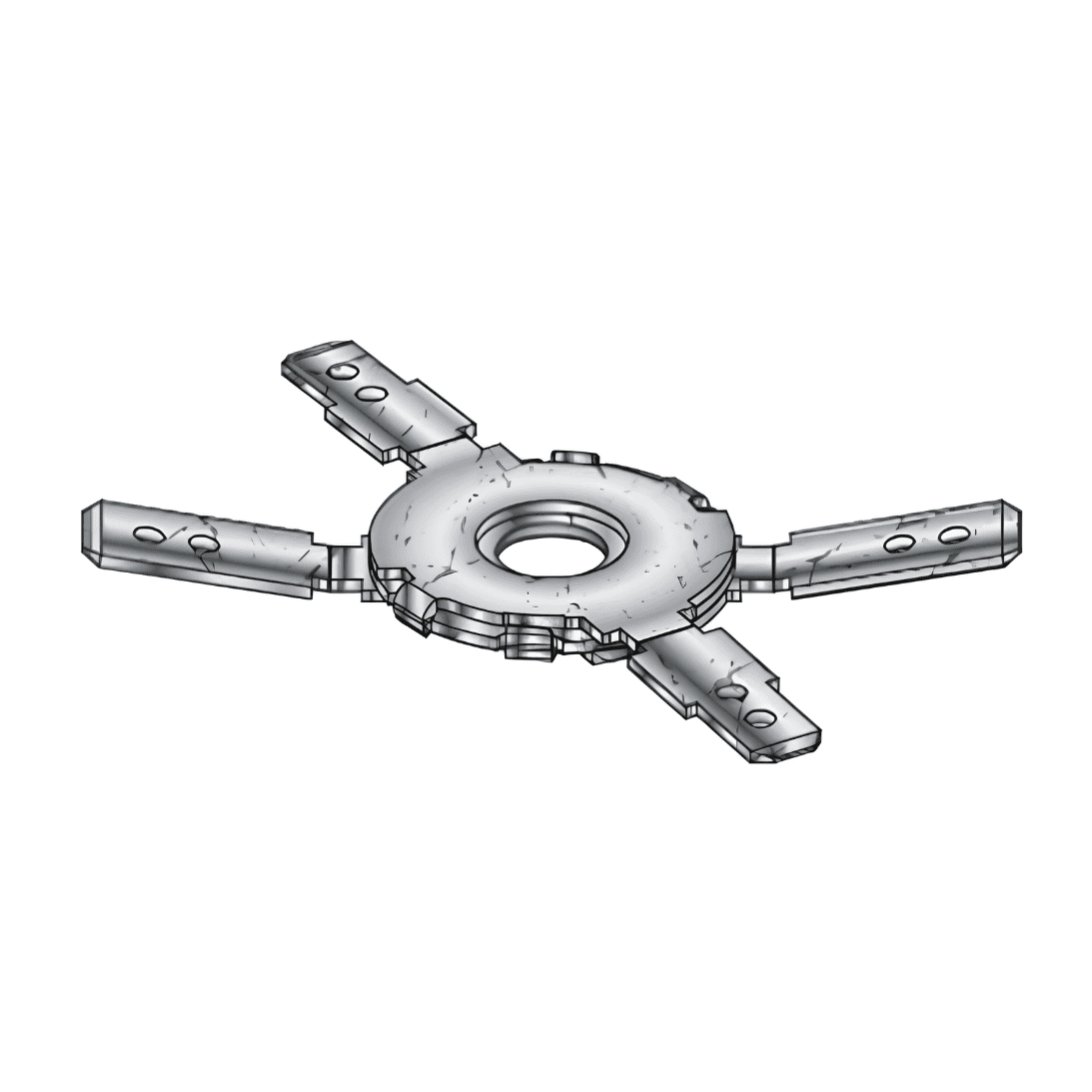

429-000003Terminal inalámbrica CELLGUARD™ para batería, separación de 120°, para perno de 6 mm (1/4").
429-000004Terminal inalámbrica CELLGUARD™ para batería, separación de 120°, para perno de 8 mm (5/16").
 429-000005 Terminal inalámbrica CELLGUARD™ para batería, separación de 120°, para perno de 10 mm (3/8").
Cotizar
Modelo Descripción

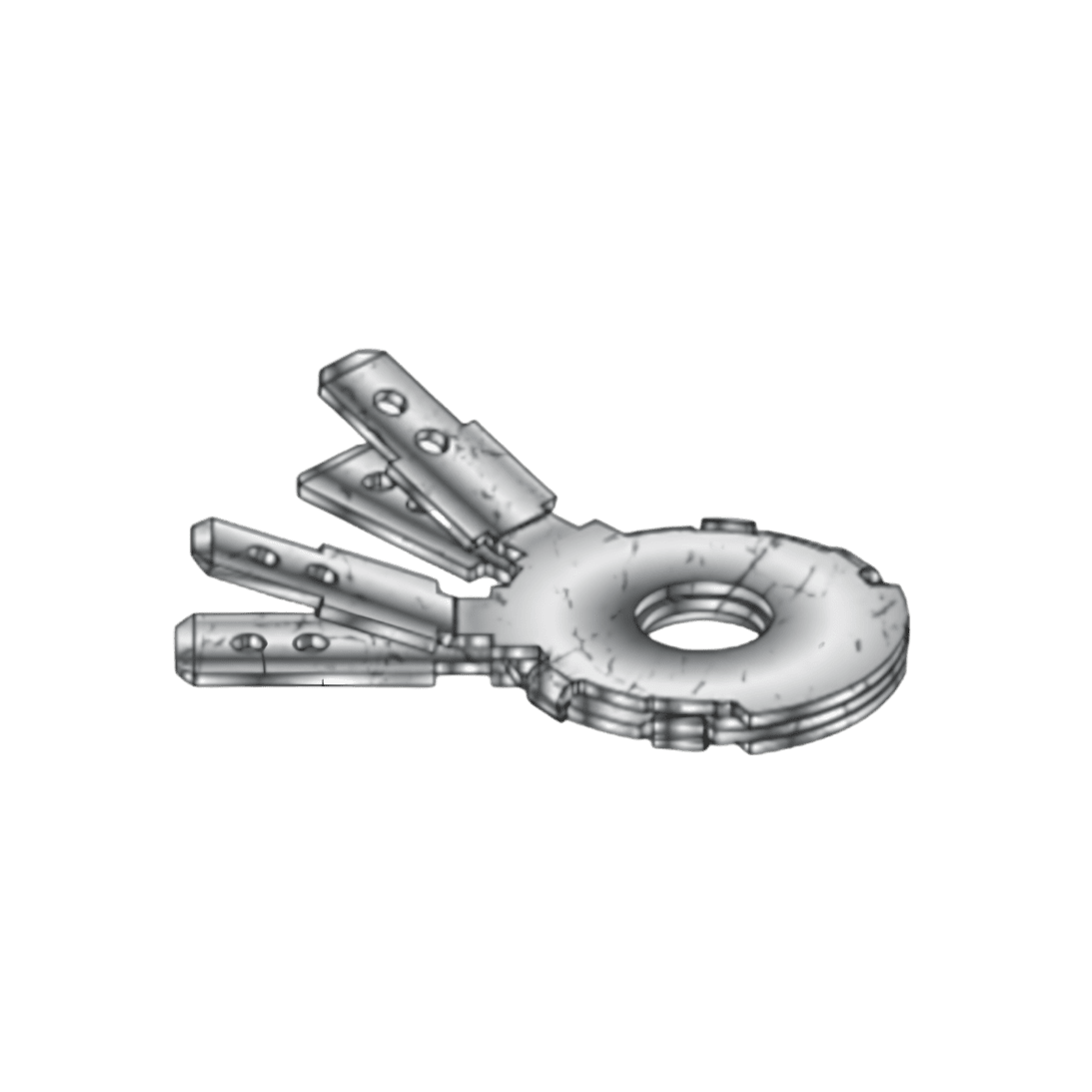

429-000062Terminal inalámbrica CELLGUARD™ para batería, con separación de 60° y orificio para perno de 6 mm (1/4").
429-000063Terminal inalámbrica CELLGUARD™ para batería, separación de 60°, para perno de 8 mm (5/16").
429-000064 Terminal inalámbrica CELLGUARD™ para batería, separación de 60°, para perno de 10 mm (3/8").
Cotizar
Modelo Descripción

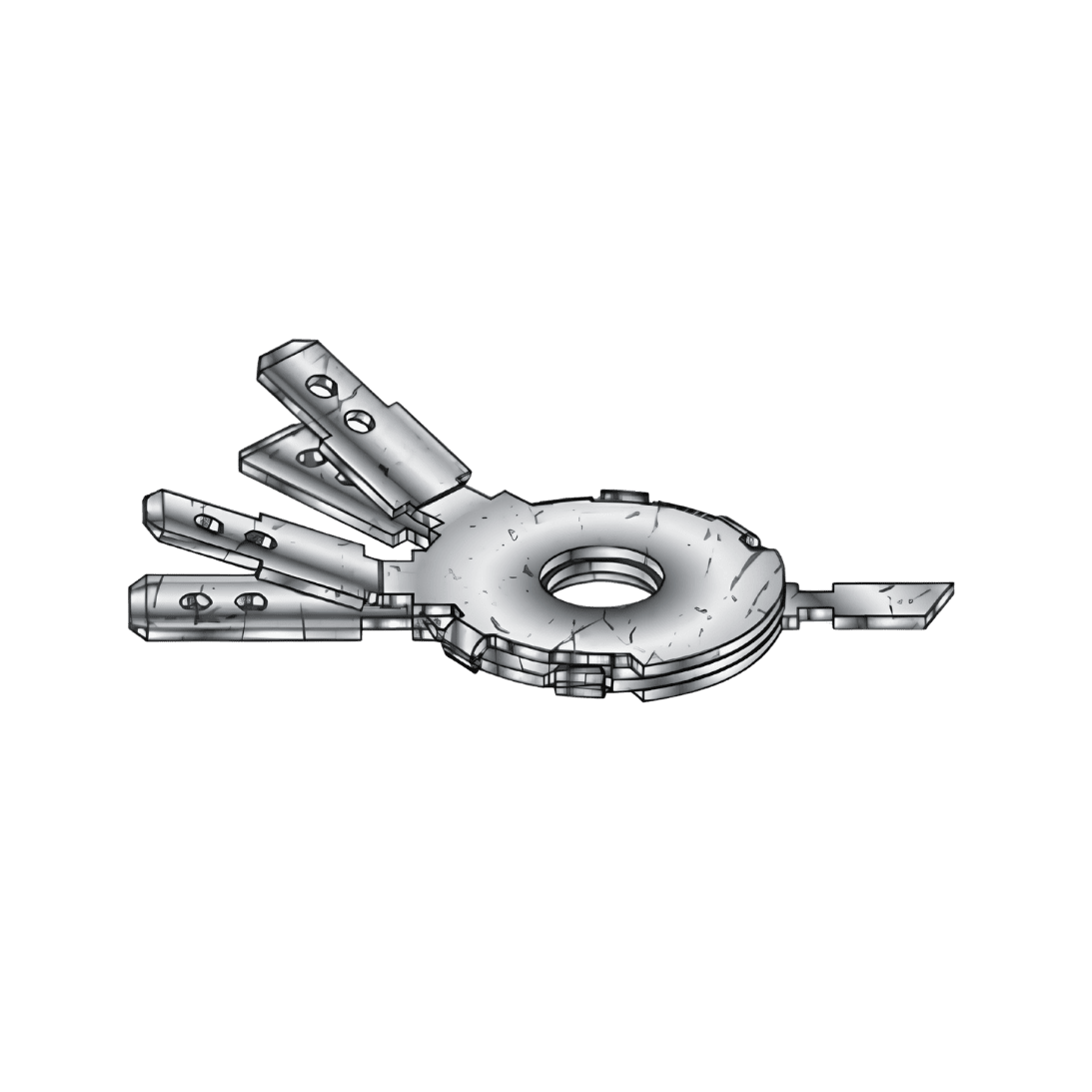

10000011789Terminal inalámbrica CELLGUARD™ para batería, con separación de 45° y orificio para perno de 6 mm (1/4").
10000011790Terminal inalámbrica CELLGUARD™ para batería, con separación de 45° y orificio para perno de 8 mm (5/16").
10000011795Terminal inalámbrica CELLGUARD™ para batería, con separación de 45° y orificio para perno de 10 mm (3/8").

Sistema inalámbrico CELLGUARD™ sin resistencia de interconexión

Sensores sin resistencia de interconexión
Cotizar
Modelo Descripción
CGS3-02V M6
Sensor Inalámbrico CELLGUARD™, 2 V, terminales M6
CGS3-02V M8 Sensor Inalámbrico CELLGUARD™, 2 V, terminales M8
CGS3-02V M10 Sensor Inalámbrico CELLGUARD™, 2 V, terminales M10
CGS3-12V M6Sensor Inalámbrico CELLGUARD™, 12 V, terminales M6
CGS3-12V M8Sensor Inalámbrico CELLGUARD™, 12 V, terminales M8
CGS3-12V M10

Sensor Inalámbrico CELLGUARD™, 12 V, terminales M10

Terminales tipo anillo con lengüetas para baterías, para sensores sin medición de resistencia de interconexión.
Cotizar
Modelo Descripción

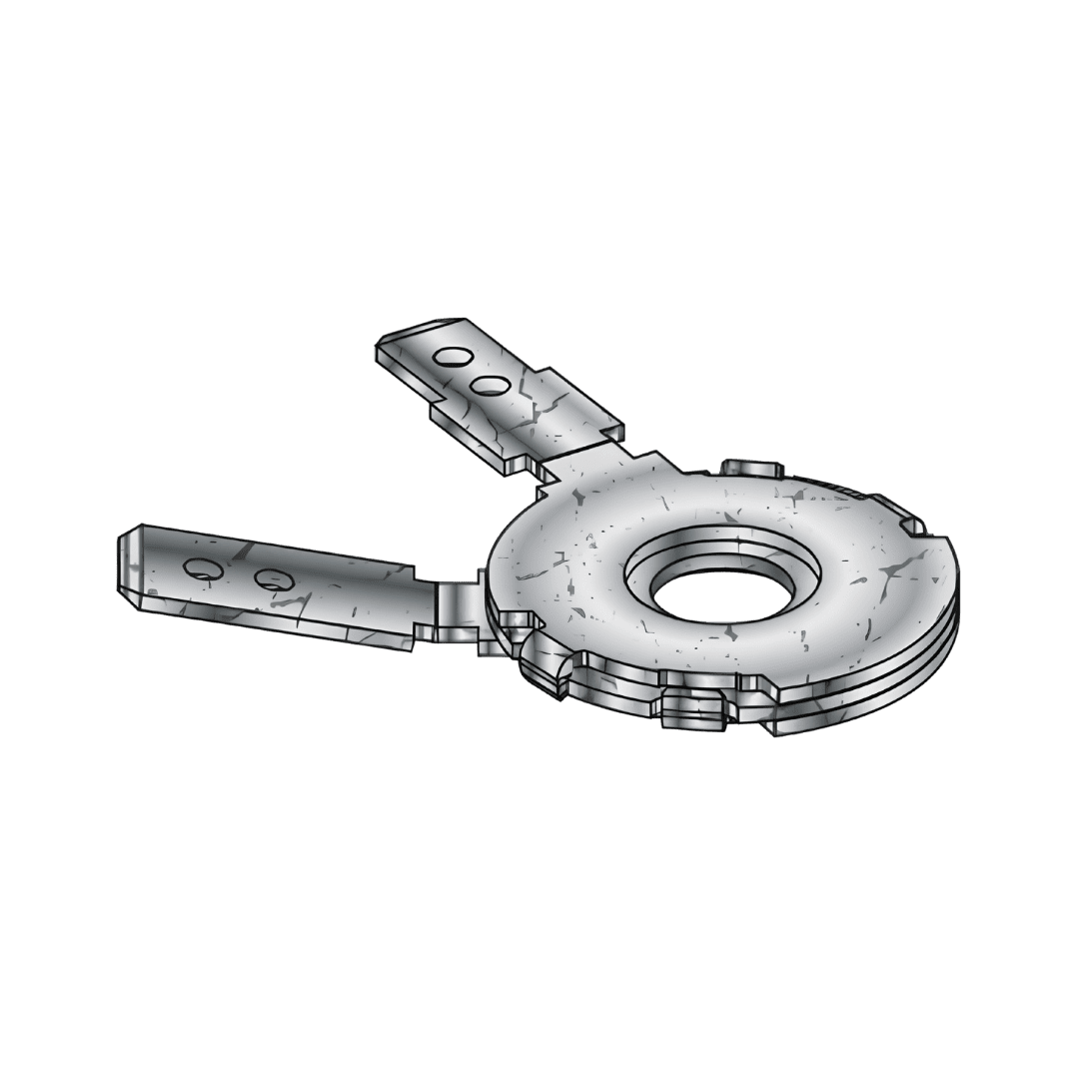

429-000006Terminal inalámbrica CELLGUARD™ para batería, con separación de 60° y orificio para perno de 6 mm (1/4").
429-000008Terminal inalámbrica CELLGUARD™ para batería,  con separación de 60°, para perno de 8 mm (5/16").
 429-000010 Terminal inalámbrica CELLGUARD™ para batería,  con separación de 60°, para perno de 10 mm (3/8").

Accesorios del sistema inalámbrico

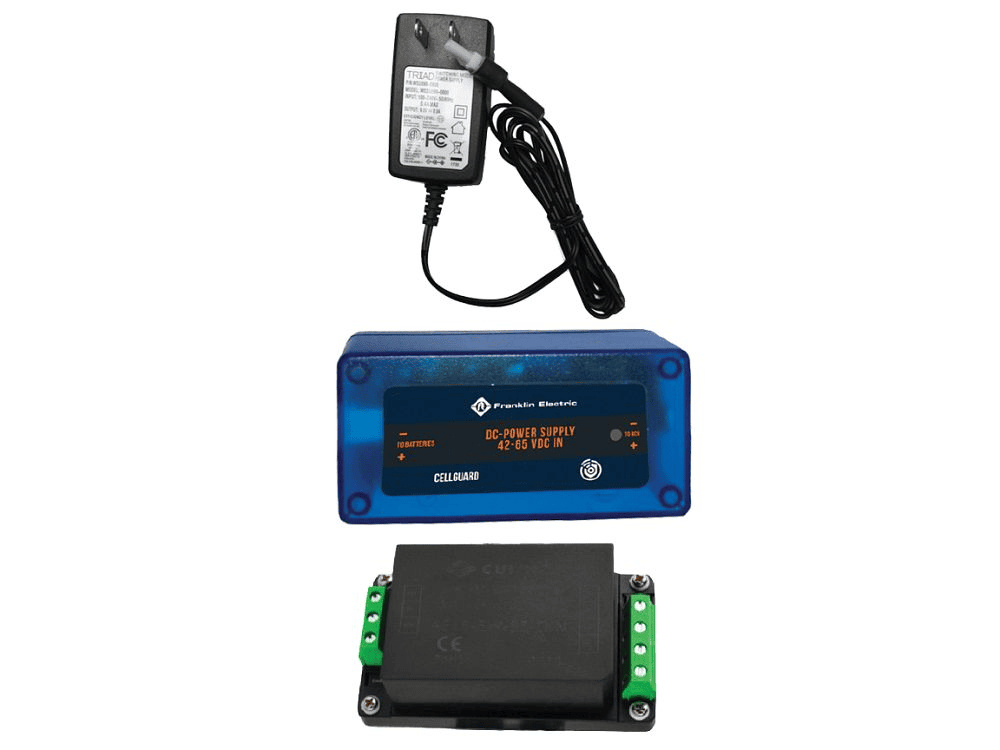

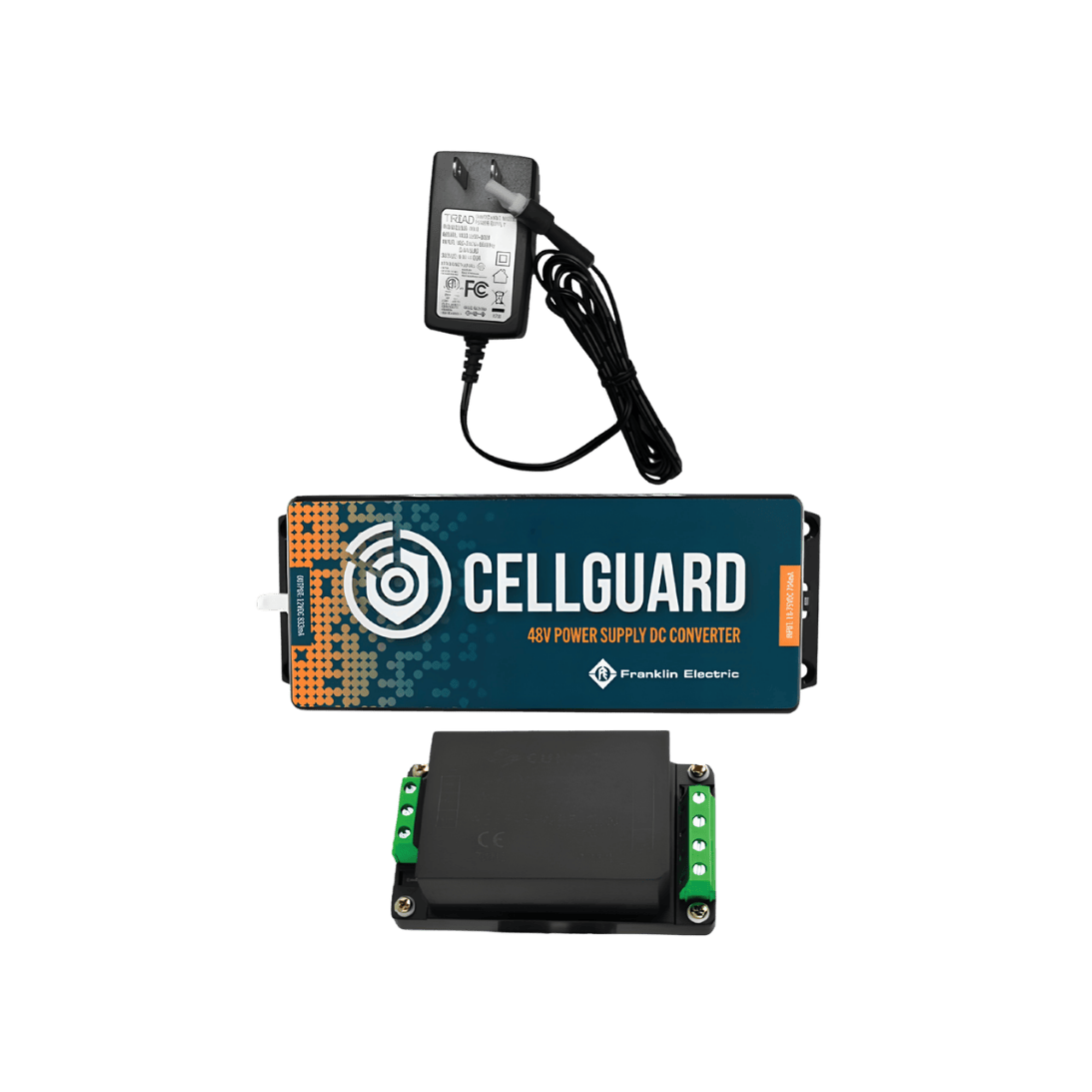

Opciones del suministro de energía para el BCU
Cotizar
Modelo Descripción
C103
 Adaptador de Corriente AC de Pared
CGBC-DC-160 Convertidor DC-DC, entrada 80-160 V
CGBC-DC-1000Convertidor DC-DC, entrada 120-1000 V
CGBC-DC-48-ENC

Convertidor DC-DC, entrada 24-72 V

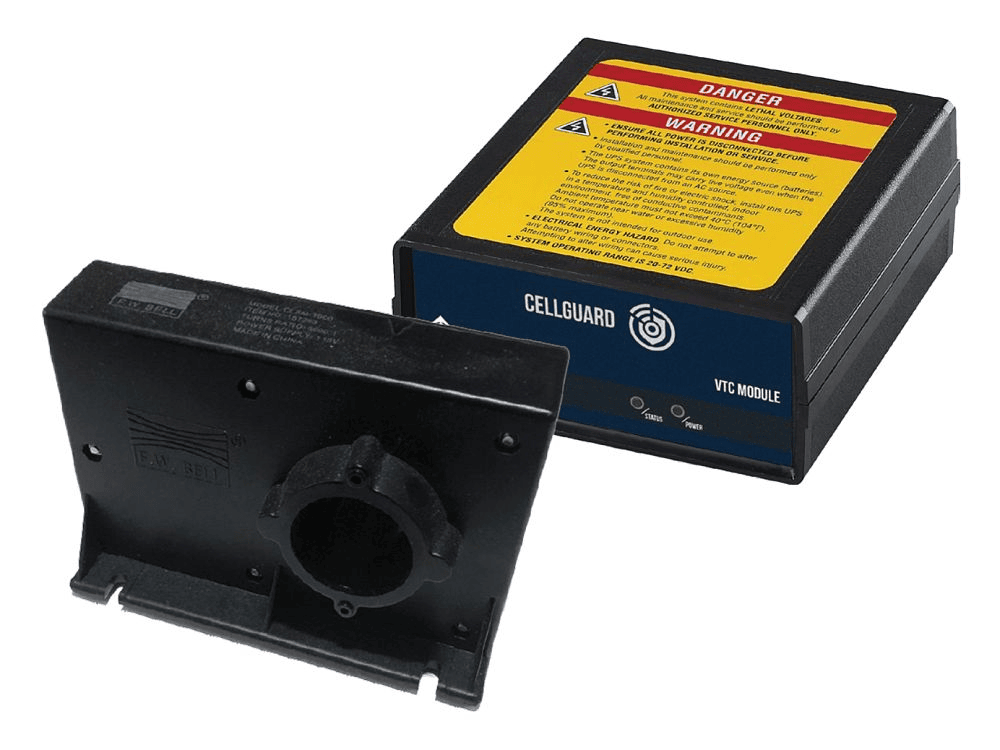

Medición de voltaje, temperatura y corriente de la cadena

Cotizar
 Modelo Descripción
CGVTC2-60 LCTTransductor de núcleo partido LCT para voltaje/temperatura/corriente de 18-72 V, para cables de 750 MCM o mayores
CGVTC2-300 LCTTransductor de núcleo partido LCT para voltaje/temperatura/corriente de 90-300 V, para cables de 750 MCM o mayores
CGVTC2-600 LCT
Transductor de núcleo partido LCT para voltaje/temperatura/corriente de 300-600 V, para cables de 750 MCM o mayores
Cotizar
 Modelo Descripción
CGVTC2-60
Transductor de núcleo sólido para voltaje/temperatura/corriente de 18-72 V, para cables de 500 MCM o menores
CGVTC2-300Transductor de núcleo sólido LCT para voltaje/temperatura/corriente de 90-300 V, para cables de 750 MCM o mayores.
CGVTC2-600
Transductor de núcleo sólido para voltaje/temperatura/corriente de 300-600 V, para cables de 500 MCM o menores.
Cotizar
 Modelo Descripción

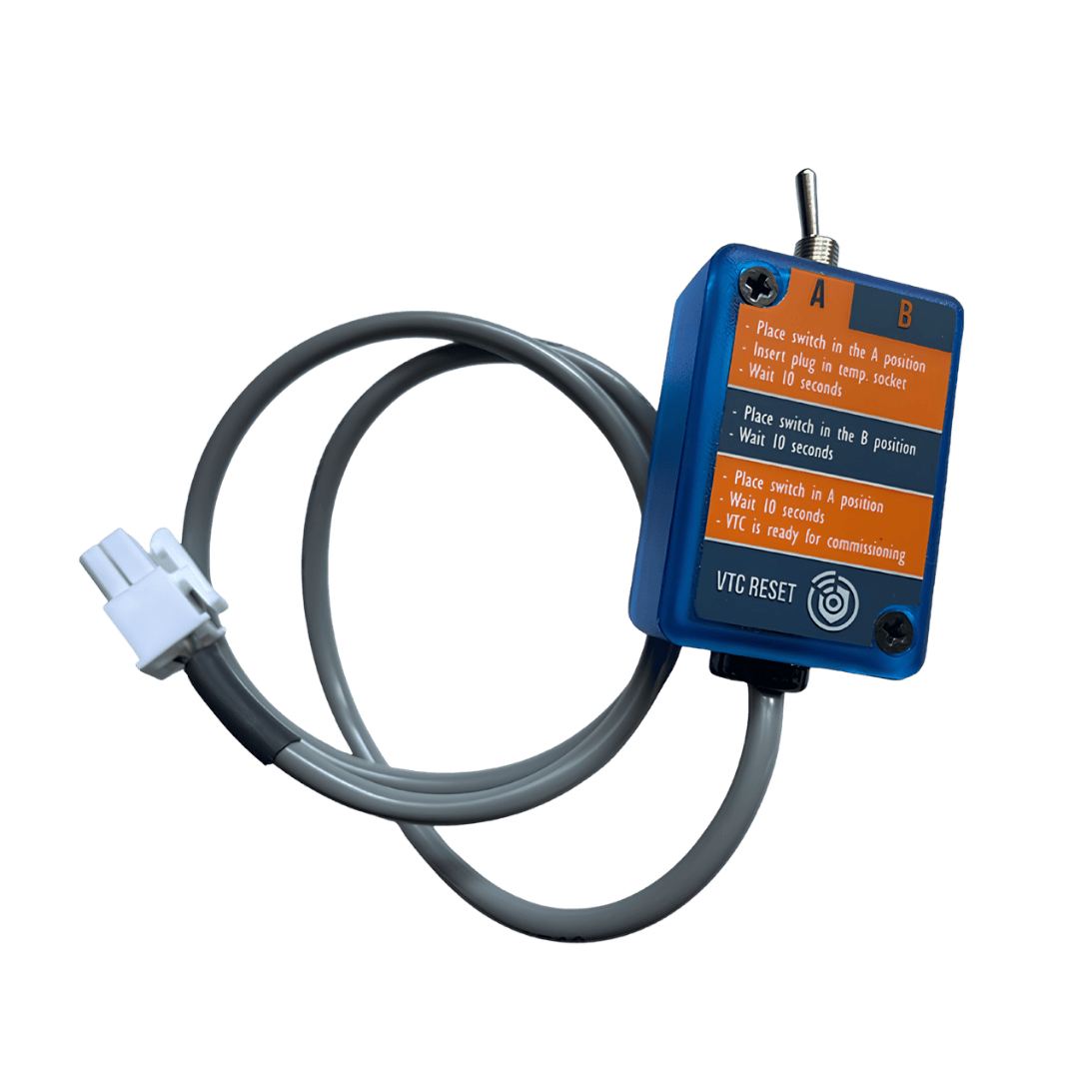

CGVTC2-RESET-SWITCHInterruptor de reinicio utilizado para restaurar el VTC a la configuración predeterminada de fábrica.
