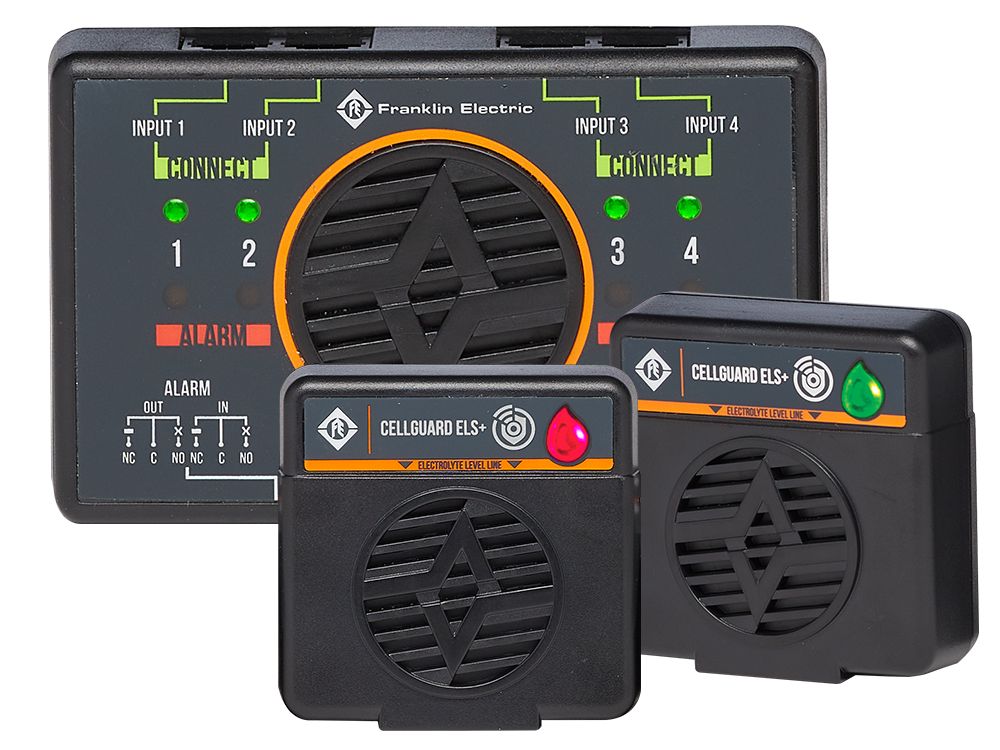

CELLGUARD™ ELS+
Capacidades de monitoreo
Cumplimiento con NERC PRC-005
Cumple con los requisitos de inspección del nivel de electrolito de NERC PRC-005 con reporte de alarmas las 24 horas del día, los 7 días de la semana.
Alarma visual

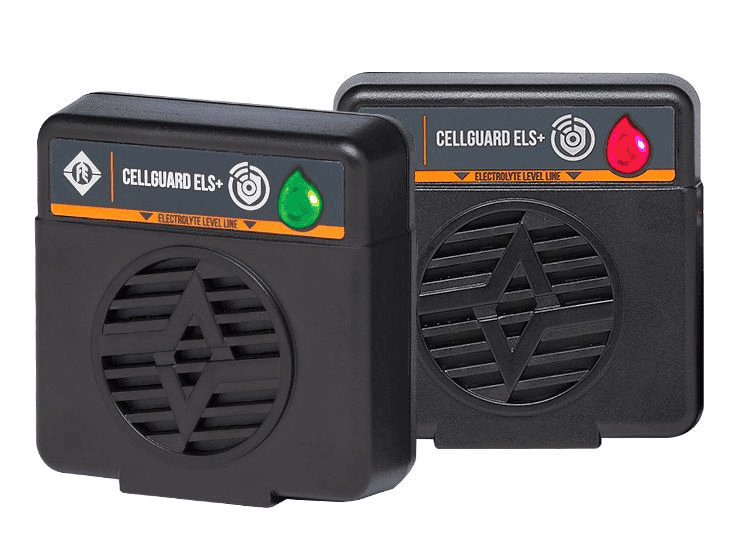

Tanto los sensores como las unidades centrales proporcionan una indicación LED para identificar visualmente las baterías VLA que requieren mantenimiento.
Fácil instalación
El cableado modular de conexión rápida proporciona una instalación que ahorra tiempo sin necesidad de un estudio del sitio.
Sensor de nivel de electrolito

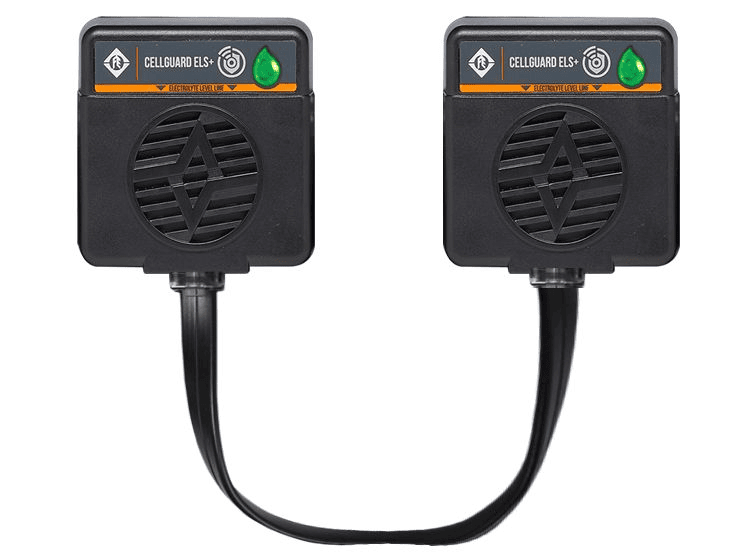

Los sensores proporcionan una indicación LED para identificar visualmente las baterías VLA que requieren mantenimiento. Los sensores están conectados en serie a sensores adyacentes con cables modulares para crear una cadena de sensores.
Hub de sensores

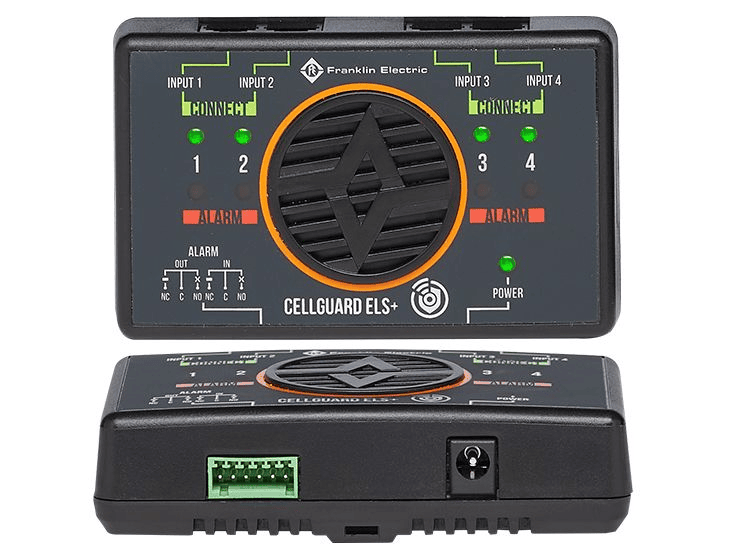

La cadena de sensores termina en un módulo hub común de alimentación y alarma. El hub agrupa todas las alarmas individuales de los sensores de todas las cadenas de sensores en una interfaz común de dos contactos secos de forma C y proporciona identificación LED del estado de cada cadena.
Cadena de sensores
Se pueden monitorear cadenas adicionales introduciendo otro hub y combinando sus salidas de contacto seco. El enrutamiento de cables optimizado se configura de hub a sensor y de sensor a sensor sin cableado adicional.
Herramienta de alineación de sensores

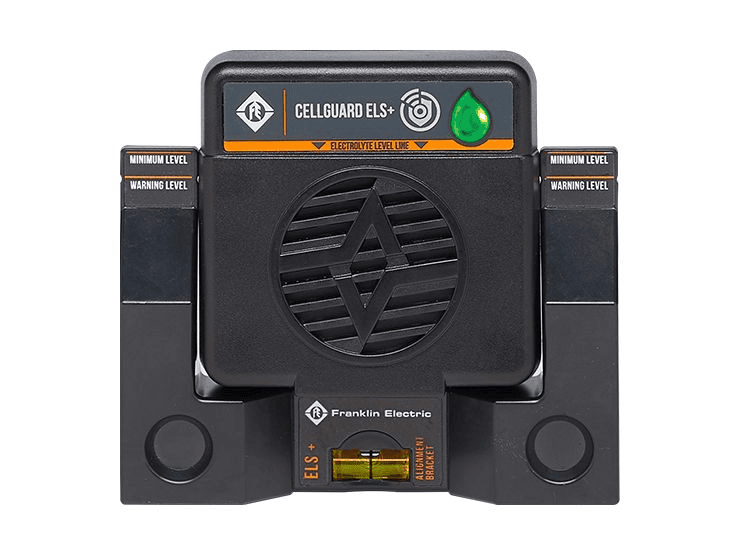

La herramienta de alineación de sensores, con nivel de burbuja incorporado, asegura la colocación correcta del sensor para una detección precisa del nivel de electrolito.
Montaje

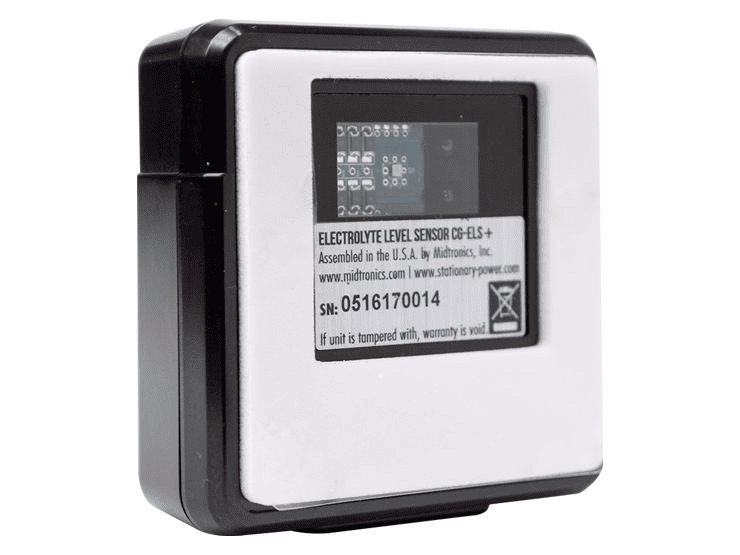

Los sensores se adhieren fácilmente a la carcasa de la batería utilizando cinta de doble cara específicamente diseñada para ser compatible con las carcasas de las baterías VLA, incluso en entornos de operación adversos.
Calibración

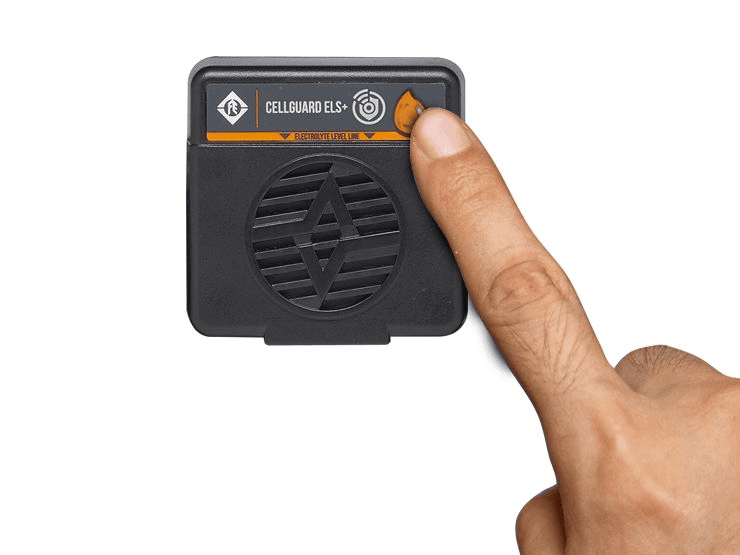

Los sensores se calibran a las características de la carcasa de la batería y al estado del nivel de electrolito en segundos con solo presionar un botón.
Sensor ELS+
| Tipos de Batería | Batería de Plomo Ácido Ventilada (VLA) |
|---|---|
| Conexiones de Alarma | Abierto Activo, a través de conexión RJ25 |
| Activación de Alarma (Nivel de Electrolito) | Activación cuando el nivel está por debajo de ± 2 mm de la referencia calibrada |
| Tiempo de Respuesta | 4 minutos |
| Indicador de Estado LED | Verde Intermitente (estado normal), Rojo Intermitente (estado de alarma), Ámbar (no calibrado) |
| Entrada de Potencia | 12V dc ± 2V dc a 2.5 mA típico, a través de RJ25 Conexión CG-ELS+ HUB |
| Rango de Temperatura de Funcionamiento | -10 a 65° C |
| Rango de Temperatura de Almacenamiento | -20 a 70° C |
| Dimensiones | 2.60” W x 2.60” D x 1.00” H (66.04 mm W x 66.04 mm D x 25.4 mm H) |
| Carcasa | Plástico ABS 94V-0 |
| Montaje | Cinta Adhesiva 3M |
| Espesor Máximo de Carcasa para Sensor de Nivel | 1/2” (no opaco) |
Hub de alarma ELS+
| Bancos de Batería | Hasta 4 cadenas de sensores CG-ELS+ que contienen baterías de 2, 4, 6 y 8 Voltios |
|---|---|
| Configuraciones de Entrada | Configuración Flexible, típicamente 24, 48, 110/120, 220/240 y 480 Voltios |
| Disposición de Sensores ELS+ | 600 sensores CG-ELS+ por HUB CG-ELS+ con un máximo de 150 sensores CG-ELS+ para cada una de las 4 entradas del HUB. Se pueden usar múltiples entradas del HUB CG-ELS+ en una sola cadena de baterías para monitorear todas las celdas dentro de la cadena |
| Salida de Alarma | 4 minutos |
| Indicador de Estado LED | Verde Intermitente (estado normal), Rojo Intermitente (estado de alarma), Ámbar (no calibrado) |
| Entrada de Potencia | 12V dc ± 2V dc a 2.5 mA típico, a través de RJ25 Conexión CG-ELS+ HUB |
| LED de Estado de Potencia | Verde cuando el módulo está encendido. |
| Rango de Temperatura de Funcionamiento | -10 a 65° C |
| Rango de Temperatura de Almacenamiento | -20 a 70° C |
| Dimensiones | 3.972” W x 2.023” D x 0.876” H (100.9 mm W x 51.40 mm D x 22.25 mm H) |
| Carcasa | Plástico ABS 94V-0 |
| Montaje | Soportes de bridas para cables o de pie |
Accesorios ELS+
| Modelo | Descripción |
|---|---|
| CG-ELS-INSTALL-KIT | Kit de instalación (se recomienda 1 por instalación) |
| Modelo | Descripción |
|---|---|
| CG-ELS-11-CABLE | Sensor de nivel de electrolito (cable de 11 pulgadas) |
| CG-ELS-22-CABLE | Sensor de nivel de electrolito (cable de 22 pulgadas) |
| Modelo | Descripción |
|---|---|
| CG-ELS-HUB-84-CABLE | Controlador de sensor de nivel de electrolito (con adaptador de corriente AC) |
