Filtro armónico activo

BCM101 AC Medición inteligente y control de dispositivo

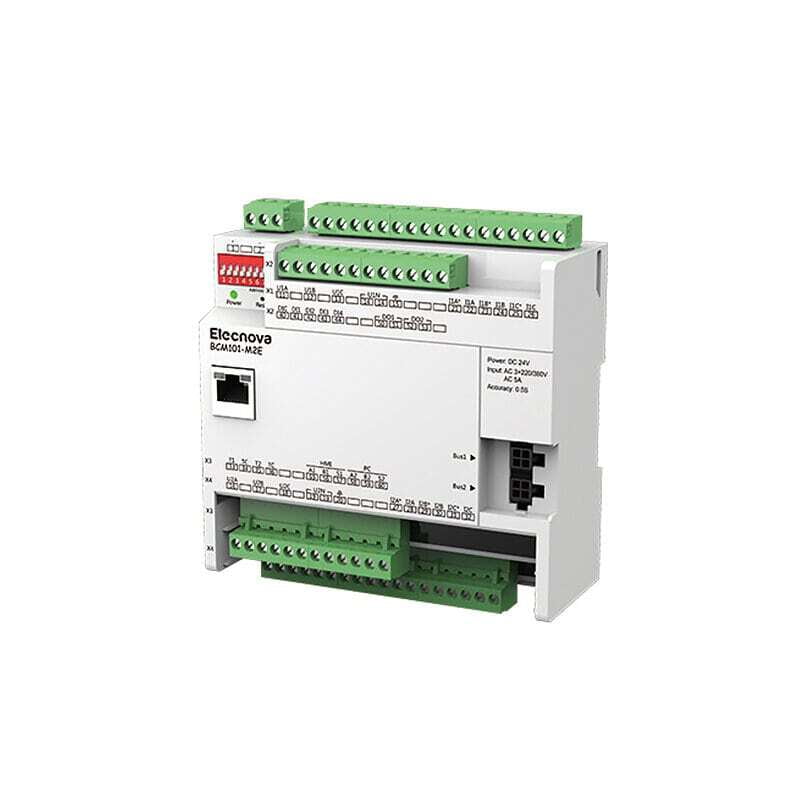

Modelo BCM101-M2 Incoming line Module
Precisión U/I 0.2, P/Q/PF: 0.5 
Señal de salida

Voltaje: 3 phase 3*220/380V 1 fase AC 220V 

Corriente:   AC 5A / AC 1A

Frecuencia 45~65Hz, Precisión: ±0.01Hz 
 Valor de conmutación Tipo: 4 Circuitos de contacto seco
Tención soportada: 2kV AC
Salida de relé  Capacitancia: 2 Circuitos, AC250V/5A DC30V/3A 
Tención soportada: 2kV AC
Comunicación  

2 circurt RS485, Modbus-RTU,

1 circurt RJ45, Modbus-TCP(opcional) 
Poder   DC:24V
 Instalación  126*133*50mm,Din rail 35mm

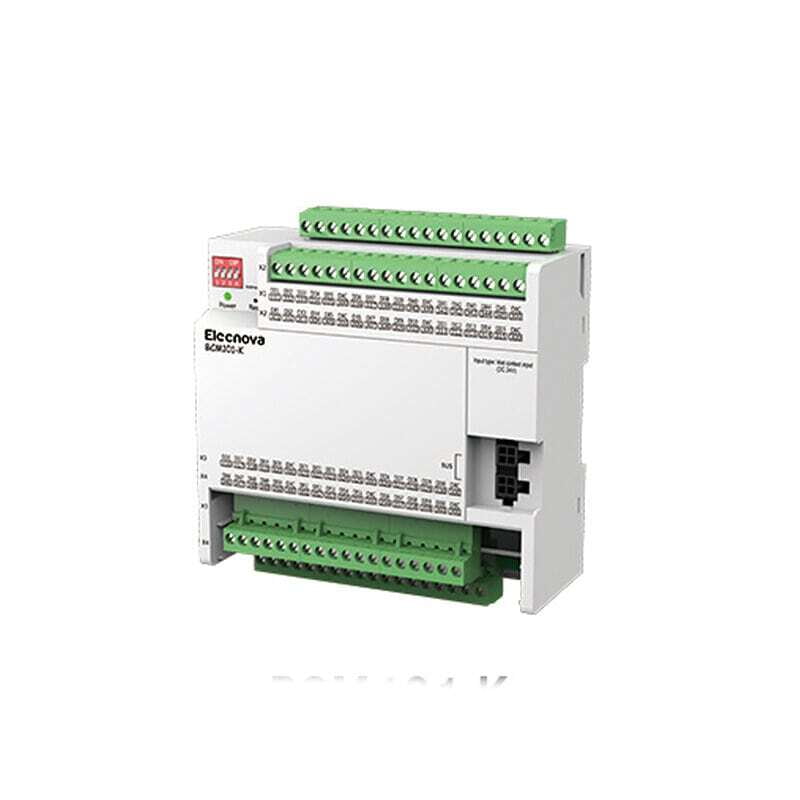

Modelo BCM101K Switching Value(option)
Circuito60 circuitos de contacto húmedo
Voltaje de entrada

 DC24V±2V

Aislamiento  2kV
Contacto Alámbrico  2
Instalación     126*133*50mm, Din rail 35mm
Modelo BCM101K Switching Value(option)
Circuito60 circuitos de contacto húmedo
Voltaje de entrada

 DC24V±2V

Aislamiento  2kV
Contacto Alámbrico  2
Instalación     126*133*50mm, Din rail 35mm
Modelo BCM-101-S, Feeder monitoring
Precisión U/I 0.2, P/Q/PF: 0.5
Entrada de señal

Voltaje: 1 fase AC 220V

Sobrecarga: 1.2Un continuing

2Un/1 min instant

Corriente: 100A(External CT)

Sobrecarga: 1.2ln continuo

10ln/5s

Frecuencia 45~65Hz, Precisión: ±0.1Hz
Valor de conmutación 30 circuitos, los valores del voltaje determinan si el breaker se abre o se cierra , Voltaje>120 cerrado, Voltaje <110V Open
Contacto alámbrico 2
Instalación  126*125*50mm, Din rail 35mm
Modelo SHI-BCT50II\SHI-BCT100II
Rated 5(50)A\5(100)A
Precisión

0.1s

Sobrecarga1.2Un continuing，10Un/5 min instant
Consumo≤0.2VA
Impedancia≤20mΩ
Instalación 5(50)A-L x W x H(mm):26*33.5*11.5
5(100)A-L x W x H(mm):45*52.5*17.5
Modelo SHI-BCT50II\SHI-BCT100II
Rated 5(50)A\5(100)A
Precisión

0.1s

Sobrecarga1.2Un continuing，10Un/5 min instant
Consumo≤0.2VA
Impedancia≤20mΩ
Instalación 5(50)A-L x W x H(mm):26*33.5*11.5
5(100)A-L x W x H(mm):45*52.5*17.5
Modelo BCM101-P DISPLAY UNIT
Rango de voltaje de entradaAC180V~260V,DC200V~370V
Valor nominal de salida

DC24V

Salida de poder≤20W
Eficacia>75%
Resistencia dieléctricaAC 2KV/min
Instalación
L x W x H(mm)：36x90x63.5
Modelo BCM101-HMI DISPLAY UNIT
Display7” LCD pantalla táctil
Contacto

RS485    Modbus-RTU

USB          USB2.0

CorrienteAlcance de trabajo    DC:(24±20%)
Consumo de energía            ≤5W
Instalación
Tamaño del agujero： 215mmx152mm,Screen
Modelo BCM101-HMI DISPLAY UNIT
Display7” LCD pantalla táctil
Contacto

RS485    Modbus-RTU

USB          USB2.0

CorrienteAlcance de trabajo    DC:(24±20%)
Consumo de energía            ≤5W
Instalación
Tamaño del agujero： 215mmx152mm,Screen

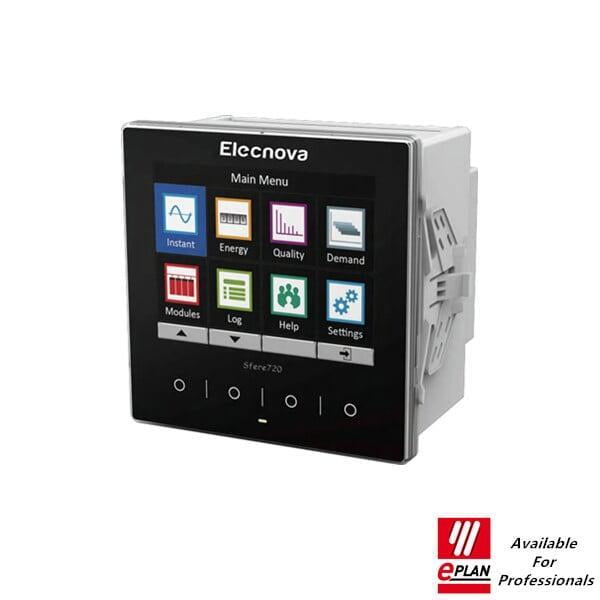

Sfere720 analizador de la calidad de energía


Campo correspondiente: sistemas industriales, construcción inteligente, transmisión de datos


Tipo de producto: analizador de la calidad de energía


Características: el analizador de calidad de energía multifuncional sfere720 es un dispositivo inteligente de monitoreo de la calidad de energía  para uso industrial trifásico de corriente alterna con monitoreo de energía de alta precisión. Tiene funciones de medición y análisis de la calidad de potencia. Es altamente utilizado en el sistema de administración de energía para la adquisición de datos  y análisis de la misma. Tiene pantalla de varios idiomas TFT a color de 3,5", de diseño modular ( 11 módulos de comunicación +6 módulos funcionales, resiste al agua IP65, amplia gama de entornos de trabajo, cumple con las certificaciones IEC61010, IEC61000.

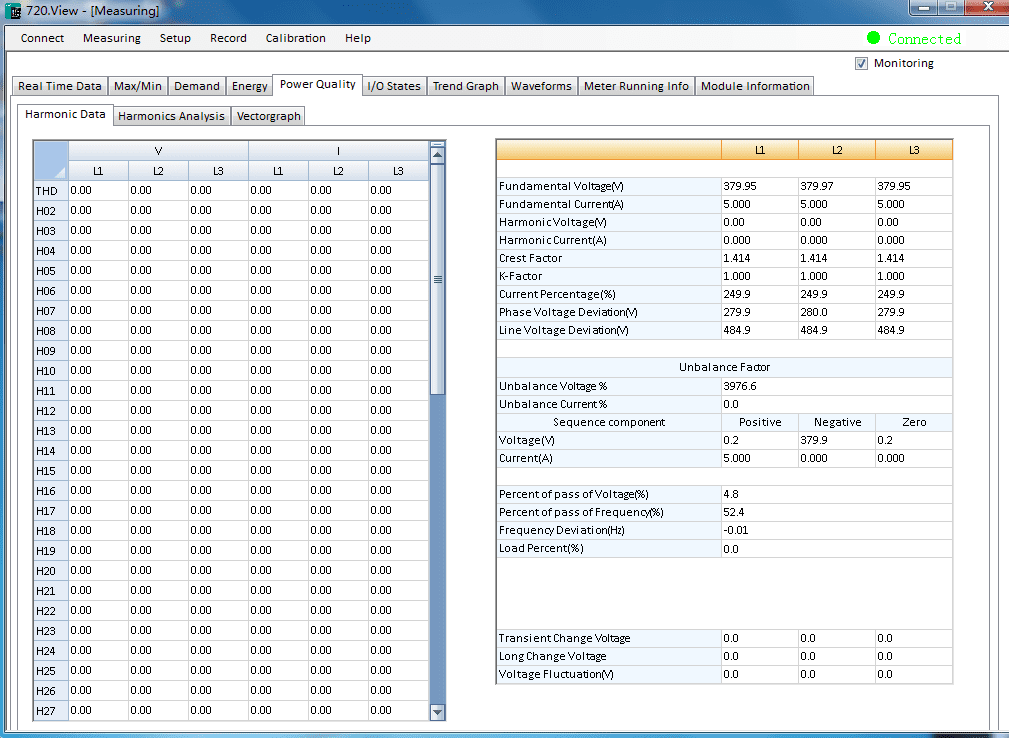

Mediciones en tiempo real

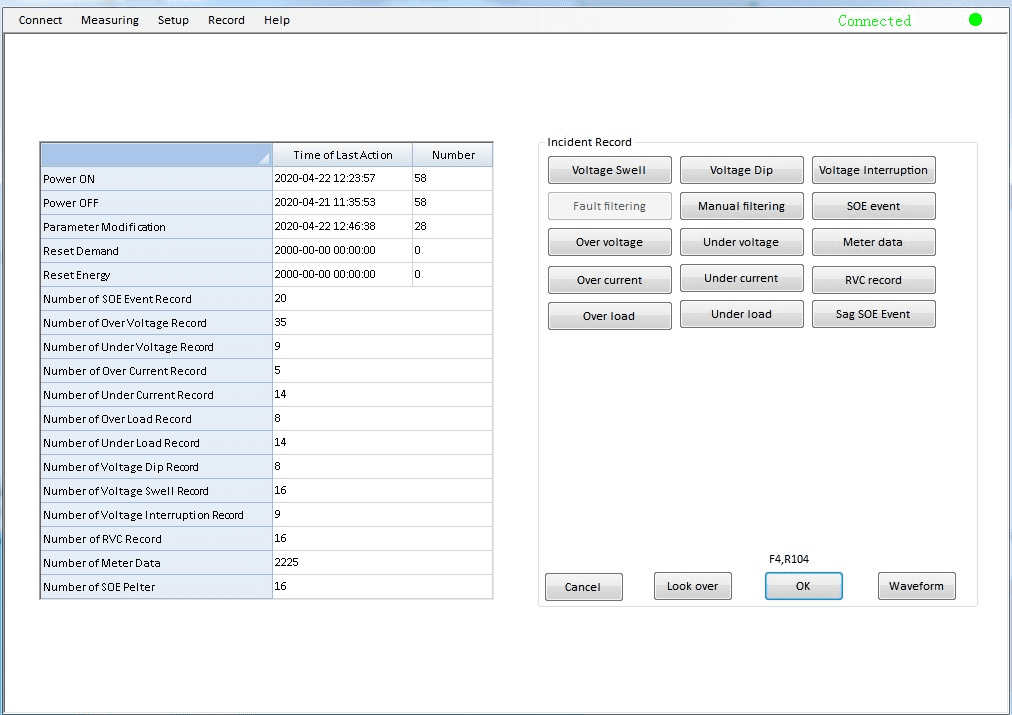

Registro de datos históricos

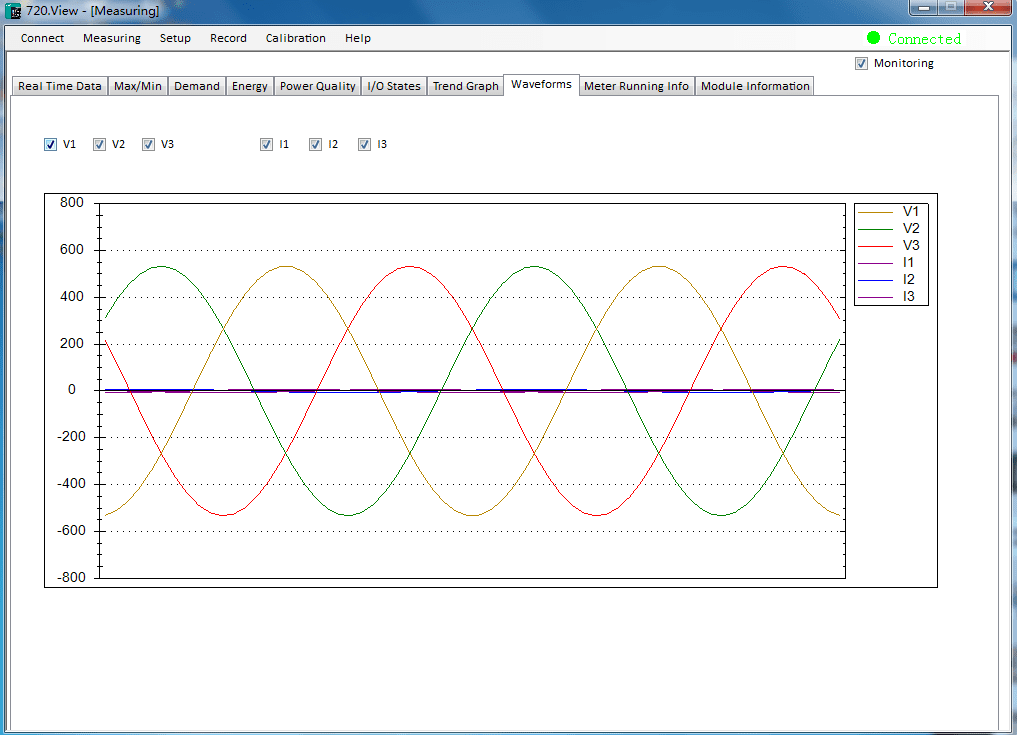

Registro de fallas en forma de ondas

Productos de calidad de energía



Hoja de datos

Sfere720 series.

Manual de usuario

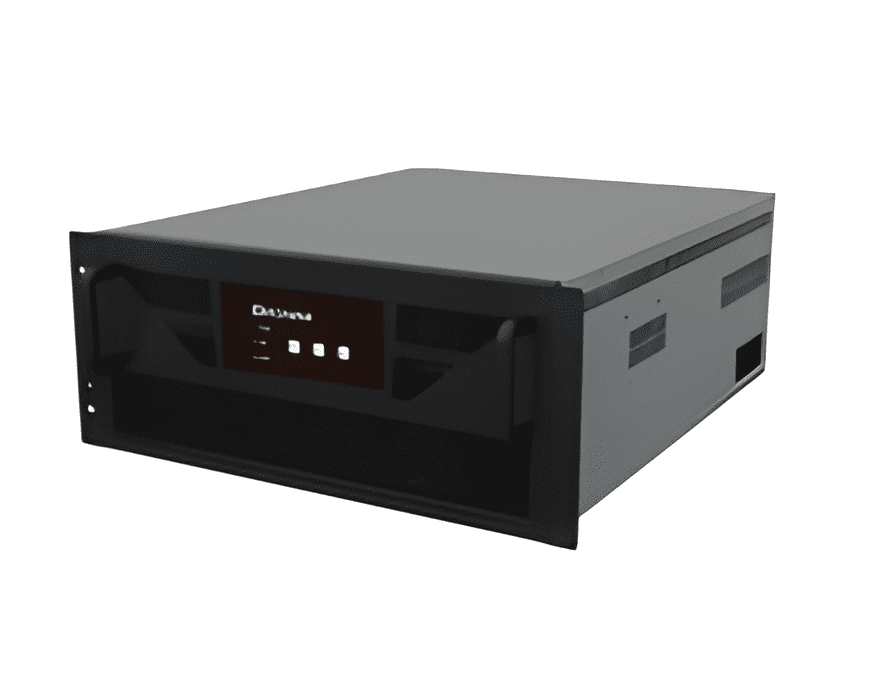

Filtro armónico activo


El filtro armónico activo SFR-APF es un nuevo tipo de producción de mejora de la calidad de la energía para filtrado dinámico de armónicos y compensación de potencia reactiva. Puede filtrar y compensar armónicos( variables en orden y frecuencia) y potencia reactiva dinámica en tiempo real. Se utiliza para superar las deficiencias de la supresión armónica convencional y métodos de compensación de potencia reactiva, como filtros de armónicos pasivos, y lograr la función de filtrado de armónicos y función de compensación de potencia reactiva del sistema. SFR-APF es ampliamente utilizado en energía, metalurgia, petróleo, puertos, industria química y empresas industriales y mineras.


Características

El aumento de la productividad de energía eléctrica a mejorado el nivel de vida y la mayoría de las cargas eléctricas se utilizan en el consumo de energía inteligente no son lineales al día de hoy. La corriente armónica es generada por estas cargas no lineales y esta formada por la superposición de innumerables sinusoidales corrientes cuyas frecuencias son múltiplos enteros de la corriente fundamental. Cuando todas las formas de onda se superponen, se convertirán en forma de ondas distorsionadas.

Especificaciones
